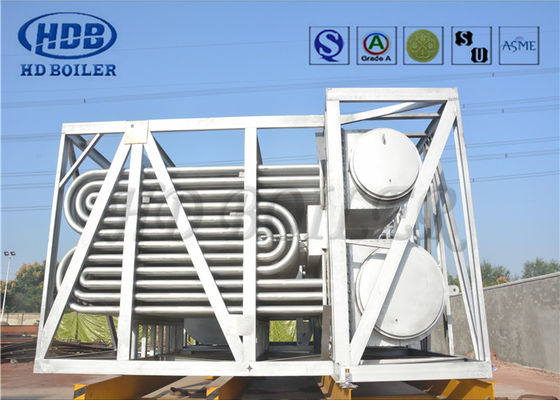

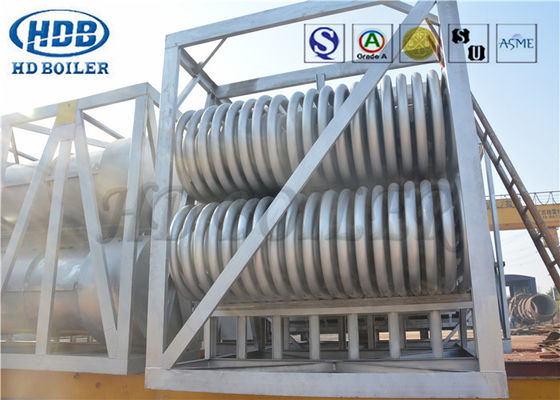

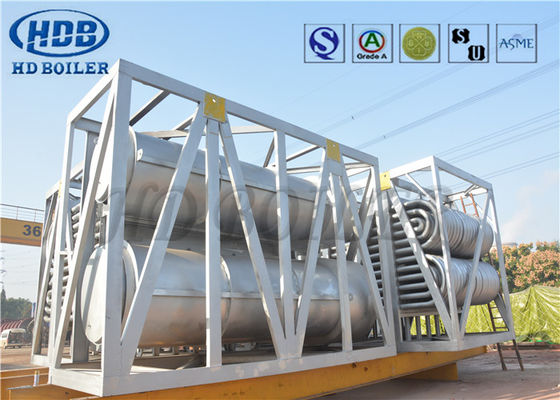

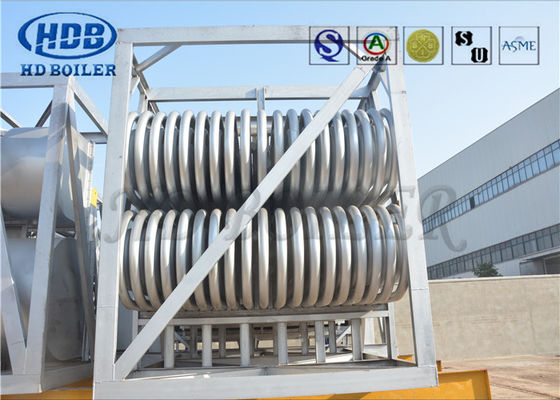

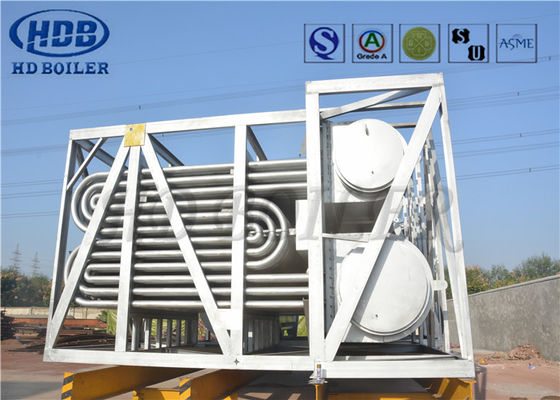

Caldaia di riscaldamento a vapore Pre riscaldatore d'aria in centrale elettrica a vapore Tipo tubulare

Pre riscaldatore di aria per caldaie in acciaio legato per il recupero dell'energia e il riscaldamento a vapore

Introduzione del prodotto

Il super riscaldatore è una superficie di riscaldamento che riscalda il vapore acqueo saturo a una certa pressione in vapore acqueo surriscaldato a una pressione corrispondente.L'assorbimento di calore e il flusso di vapore di ciascun tubo parallelo nel gruppo di tubi super riscaldatori sono diversi durante il funzionamento.Il riscaldatore di caldaia è il gas di scarico della caldaia a recupero energetico, il riscaldamento a vapore della caldaia può essere ottenuto, un vapore secco, per migliorare l'efficienza termica della caldaia,ma anche per le turbine a vapore per evitare il martello di acqua rigeneratore dalla turbina a vapore nell'energia di riciclo di vapore speso, calore nella caldaia acqua circolante e rigeneratore, livello può essere scarico ad alta pressione di riscaldamento a vapore,il caldaio di recupero dell'energia di questi dispositivi sono grandi caldaie di sistema di vapore di dispositivo di riscaldamento ausiliario, è utile per migliorare l'efficienza energetica del sistema di caldaia, solo il riscaldatore e il riscaldatore è riciclata energia dei gas di combustione, il rigeneratore è riciclo di energia del vapore.Il riscaldatore può essere suddiviso in tipo di convezione, tipo di radiazione e tipo di radiazione a metà secondo il modo di trasferimento del calore.tipo di parete e tipo di parete del pacchettoIl metallo della parete del tubo di super riscaldamento sopporta la temperatura più alta nelle parti a pressione della caldaia.l'acciaio a basse emissioni di carbonio di alta qualità e diversi tipi di acciaio in lega di cromo-molibdeno devono essere adottatiA volte l'acciaio inossidabile a cromo-nickel austenito viene utilizzato nella parte a temperatura più elevata.

Tipi e caratteristiche

Il super riscaldatore può essere suddiviso in tipo di convezione, tipo di radiazione e tipo di mezza radiazione in base alla modalità di trasferimento del calore.Secondo le caratteristiche strutturali possono essere suddivisi in tipo di tubo serpentina, tipo di schermo, tipo di parete e tipo di parete del pacchetto.Sono costituiti da un numero di tubi paralleli e da un'intestazione di ingresso e di uscita.Il diametro esterno del tubo è di

Generalmente 30 ~ 60 mm.Il tipo più comune di surriscaldatore di flusso è il tubo serpentina. Ha un gruppo di tubi più intensi, decorare in 450 ~ 1000 °C fumo della temperatura del gas di scarico,gas di scarico di erosione verticale e laterale.Il gas di combustione trasferisce il calore verso il tubo principalmente per convezione e una parte del calore viene assorbita dalla radiazione.con una temperatura di calore superiore a 30 °C,Il primo assorbe il calore radiante dalla fiamma del forno, mentre il secondo assorbe anche un po' di calore di convezione.In caldaie per centrali elettriche superiori a 10 mpa, sia il riscaldatore a schermo che il riscaldatore a serpentina sono comunemente utilizzati per aumentare l'assorbimento del calore.Il riscaldatore a parete applicato sulla parete interna del forno è un riscaldatore radiante,che viene usato raramente.Il riscaldatore a parete viene utilizzato nella caldaia di una centrale elettrica di grande capacità per formare la parete del soffitto del forno e del fumo di convezione.Le caldaie industriali di piccola capacità con supercalorificatore possono soddisfare i requisiti solo con supercalorificatore a uno stadio.

Funzione

Le variazioni delle condizioni di funzionamento della caldaia, quali l'altezza del carico, il cambio di carburante e le condizioni di funzionamento della combustione, hanno tutte un impatto sulla temperatura del vapore all'uscita del surriscaldatore.Pertanto,, esistono mezzi per regolare la temperatura del vapore all'uscita della caldaia della centrale elettrica per stabilizzarla al valore specificato.I mezzi comuni sono i seguenti:il riduttore di temperatura di tipo a spruzzo d'acqua o di tipo superficiale è utilizzato per regolare direttamente la temperatura del vaporeLa temperatura dei gas di combustione nel forno è modificata dal bruciatore oscillante. L'assorbimento termico del super riscaldatore è regolato dalla ricircolazione dei gas di combustione (cfr. regolazione della temperatura del vapore della caldaia).Quando il carico della caldaia è aumentato, la temperatura del vapore all'ingresso e all'uscita del surriscaldatore a flusso aumenta e quella del surriscaldatore a radiazione diminuisce.Se il tipo di flussoil super riscaldatore di tipo radiante e il super riscaldatore di tipo semi-radiante sono combinati e configurati in modo ragionevole;, la variazione della temperatura del vapore di uscita può essere piccola quando cambiano le condizioni di carico e di combustione.L'assorbimento di calore e il flusso di vapore di ciascun tubo parallelo nel gruppo di tubi super riscaldatori sono diversi durante il funzionamentoPer evitare temperature eccessive nei singoli tubi, i super riscaldatori sono divisi in diversi gruppi di tubi nelle grandi caldaie.Il vapore di ciascun gruppo di tubi viene mescolato con la scatola di raccolta al di fuori del forno e trasposto con il tubo di vapore per evitare un'eccessiva differenza di temperatura tra i tubi.

HD Boiler offre una delle migliori strutture della sua categoria, inclusa

• Superficie di fabbricazione di 200.000 metri quadrati
• 150 ingegneri
• 600 Saldatori codificati
• 60 Ispettori autorizzati (compresi gli istruttori di NDT di livello III)
• Classe ALicenze per la progettazione e la fabbricazione di caldaie (emisse dall'amministrazione statale di controllo e ispezione della qualità)
• ISO 90001:2008Sistema di qualità
• ASMECertificato di caldaia
• ASME S , U - eNB:autorizzazione al timbro
