Caldaia a vapore superiore, tamburo ad acqua ad alta pressione
Product Details
| Ampia gamma di applicazioni: | Industria | Temperatura di progetto: | 300°C |
|---|---|---|---|
| Applicazione: | Impianto Caldaia e Impianto Industriale | Pressione: | Pressione massima minima |
| Colore: | Personalizzazione | Tipo: | Circolazione/una volta diretto naturali |
| Evidenziare |
Casco di acqua della caldaia a vapore superiore,Casco di acqua per caldaie ASME Standard,Timbro di caldaia standard ASME |
||
Product Description
Bombo di vapore della caldaia con materiale di piastra di carbonio o di acciaio legato
1Funzionamento completamente automatico, sicuro e affidabile, con una varietà di dispositivi di controllo e protezione della caldaia, pressione del vapore, pressione dell'acqua e combustione tutti con i sistemi di controllo automatici.La caldaia ad acqua calda è anche dotata di controllo del processo e controllo della temperatura e del tempo.
2Facile da usare e da mantenere, risparmio di lavoro.
3Equipaggiato con bruciatore di marca importato, combustione completa del carburante e risparmio energetico, protezione ambientale.
4- Sala caldaia chiusa, senza inquinamento, bella e pulita.
5Struttura compatta, facile installazione.
Le testate delle caldaie hanno testate di parete dell'acqua, testate di supercalore, testate di economizer e così via, agisce come raccolta, miscelazione, ridistribuzione del mezzo di lavoro, come struttura,può essere classificato come tipo di copertura terminale (inclosura terminale) e tipo di collo.
La testata è costituita da un corpo di testata (tubo in acciaio senza cuciture di grande diametro ), un coperchio di fine (cassa), un giunto del tubo, un foro a mano, una presa del termometro e così via.E il controllo di saldatura viene eseguito rigorosamente come il processo di saldatura per garantire 100% prodotti qualificati.

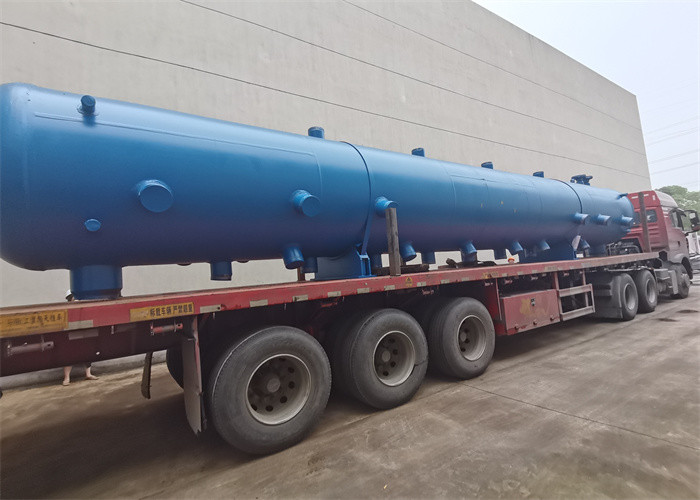

Il tamburo è un recipiente a pressione cilindrico utilizzato per la separazione dell'acqua a vapore e la depurazione del vapore in una caldaia a tubo d'acqua per formare un circuito di circolazione dell'acqua e immagazzinare l'acqua della caldaia.La sua funzione principale è quella di ricevere l'acqua dall'economizer, separare il vapore e l'acqua, fornire acqua al circuito circolante e fornire vapore saturo al supercaldaio.che ha una certa quantità di calore e di materiale di lavoro da conservarePuò rallentare la velocità di variazione della pressione del vapore quando le condizioni di lavoro cambiano e svolgere un certo ruolo di tampone quando l'acqua di alimentazione e il carico non sono coordinati per un breve periodo.Il tamburo è dotato di dispositivi interni per la separazione dell'acqua a vapore, pulizia a vapore, dosaggio nella caldaia e soffiatura continua per garantire la qualità del vapore, come illustrato nella figura.
Il tamburo è il più ingombrante e costoso cuscinetto a pressione a parete spessa della caldaia.ma genera anche stress termico dovuto alla variazione delle condizioni di funzionamento e alla fluttuazione della temperatura delle paretiPertanto, le condizioni di lavoro sono scadenti e è necessario un controllo efficace delle condizioni di funzionamento.
Dettagli della separazione vapore-acqua
Separazione primaria a vapore e acquaRimuove quasi tutto il vapore dall'acqua in modo che molto poco vapore venga ricircolato dal fondo del tamburo verso i tubi riscaldati attraverso la connessione di uscita (downcomer).
Al momento della separazione secondaria, il vapore passa attraverso uno stadio secondario di separatori o elementi di scrubber (di solito piastre parallele ondulate a distanza ravvicinata) per la rimozione finale delle goccioline d'acqua.Il vapore viene poi scaricato attraverso vari porti.
| Nome del prodotto | |
| Capacità di vapore | 6-30 tonnellate di vapore all'ora |
| Potenza della caldaia | 30-1300 CV |
| Pressione di lavoro | 1.25Mpa. 1.6Mpa, 2.5Mpa |
| Temperatura del vapore | 193°C, 204°C, 226°C |
| Efficienza termica | 95% |
| Controllo delle operazioni | Controllo PLC intelligente |
Parametri tecnici
| Modello di articolo | Caldaia a vapore a gas naturale a doppio tamburo | |||||||||
| Capacità nominale di vapore (t/h) | 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | |
| Pressione nominale del vapore MPa | 1.25/1.6/2.5 | |||||||||
| Temperatura nominale del vapore °C | 194/203/225/400 | |||||||||
| Efficienza di progettazione in % | 92.26 | 92.23 | 92.22 | 92.26 | 92.26 | 91.99 | 91.82 | 91.99 | 92.17 | |
| Temperatura dell'acqua di alimentazione °C | 20 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | |
| Carburante disponibile | diesel / olio pesante / gas naturale / GPL | |||||||||
| Consumo di carburante | Diesel kg/h | 267.45 | 402.68 | 535.2 | 668.6 | 1002.6 | 1337.3 | 1671.6 | 2005.9 | 2336.8 |
| Gas naturale Nm3/h | 329.4 | 425.9 | 567.9 | 709.6 | 1064.3 | 1418.4 | 1773.1 | 2127.6 | 2477.4 | |
| Dimensione complessiva | Lunghezza m | 5.2 | 5.9 | 7.2 | 7.8 | 8.5 | 9.2 | 11.4 | 11 | 11.2 |
| Larghezza m | 2.7 | 2.7 | 3.4 | 3.4 | 3.6 | 3.7 | 3.7 | 3.9 | 4.6 | |
| Altezza m | 3.2 | 3.2 | 3.5 | 3.6 | 3.6 | 3.7 | 3.8 | 4.6 | 5.2 | |
Capacità di progettazione e produzione
1Due linee di produzione di bobine automatiche
2. piegatura a caldo al raggio minimo di piegatura 0,6D
3. Curvatura di tubi a parete a membrana, con macchine per curvare pannelli orizzontali e verticali
4Fabbricazione di pannelli per caldaie per centrali elettriche fino a 1000 MW
5Fabbricazione di separatori per caldaie CFB per cicloni
6. Fabbricazione di Header secondo le norme cinesi (GB), americane (ASME) o europee (EN)
7Ampia gamma di apparecchiature per il trattamento termico, comprese 10 fornaci, per la normalizzazione e la temperatura
