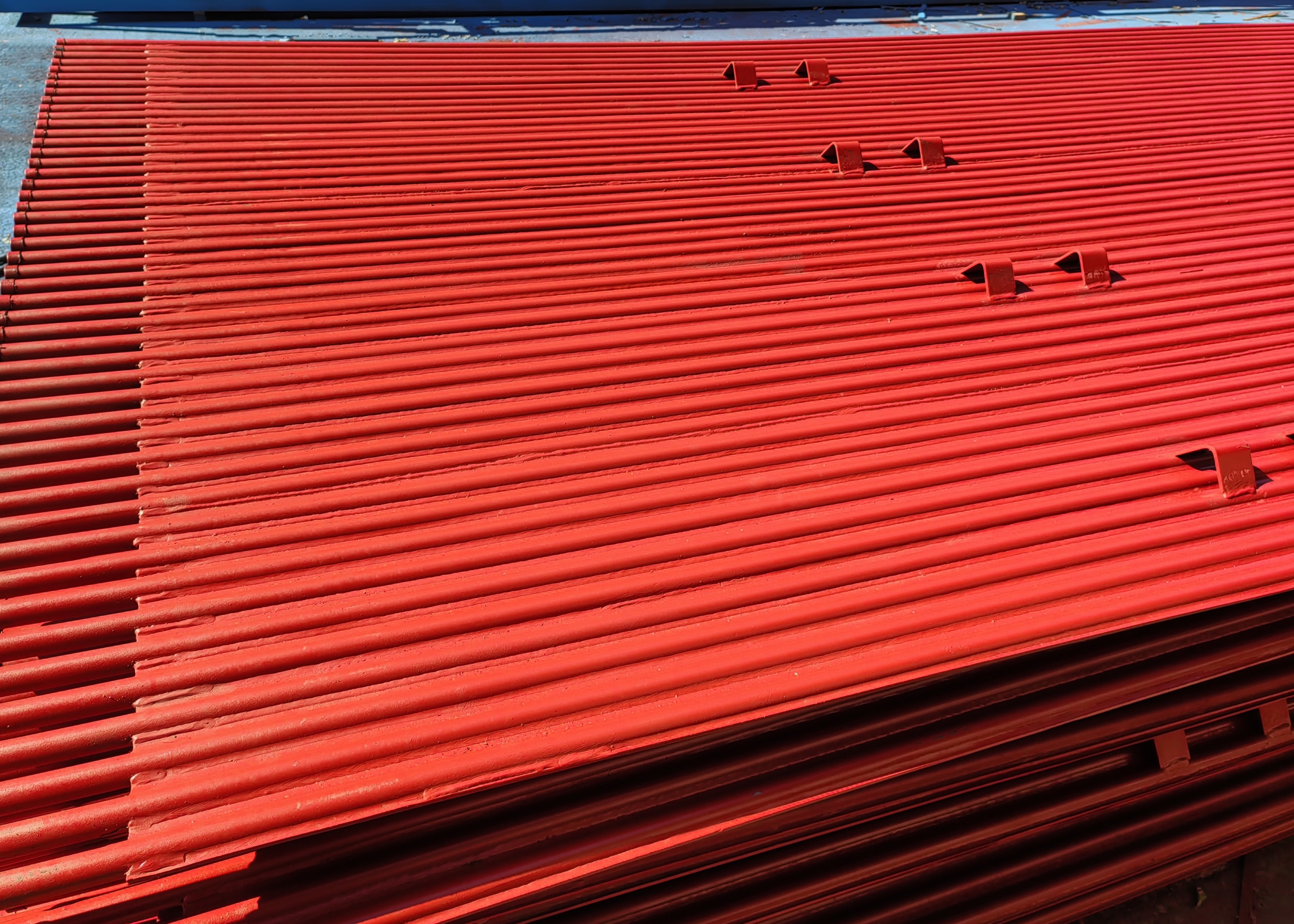

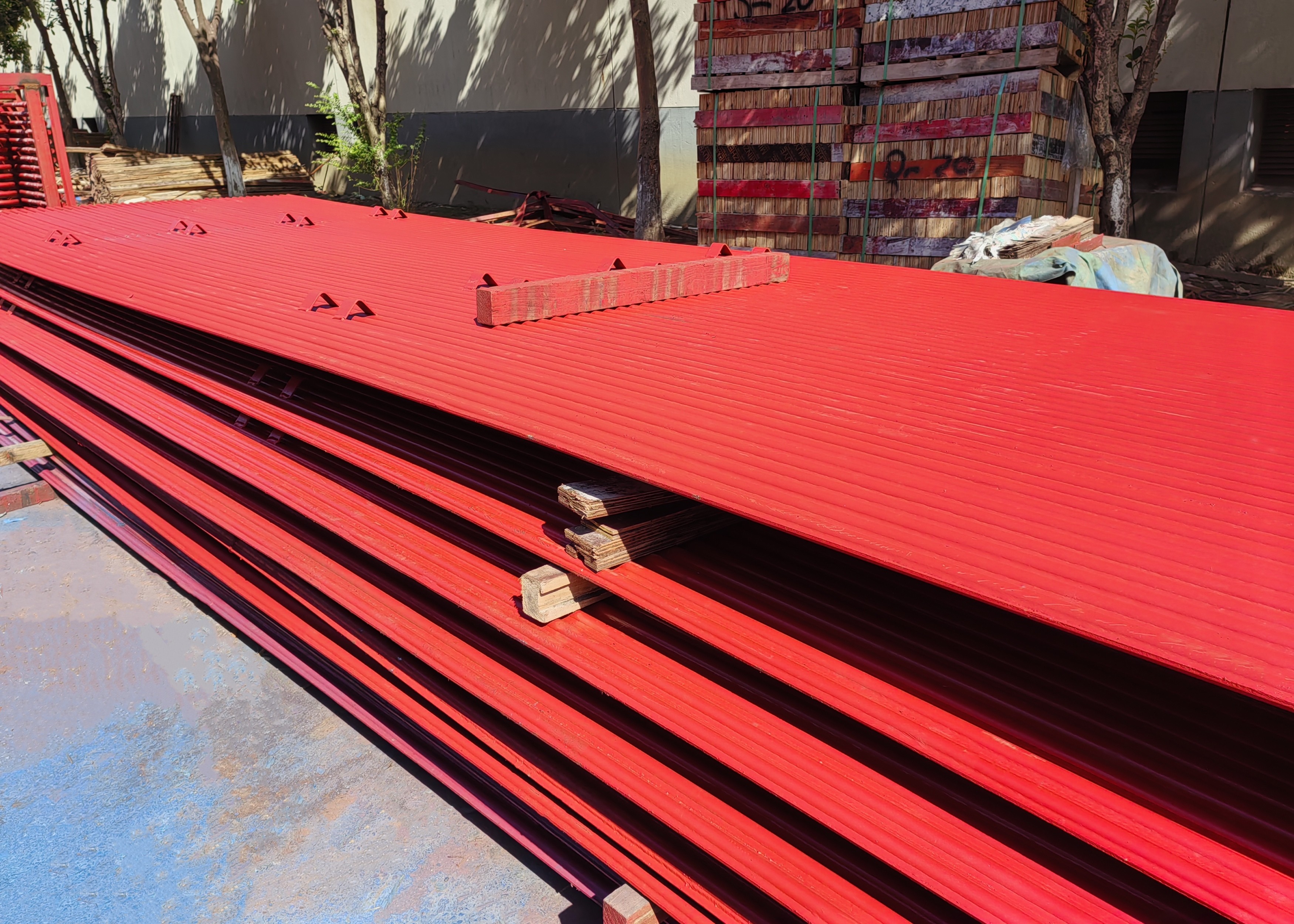

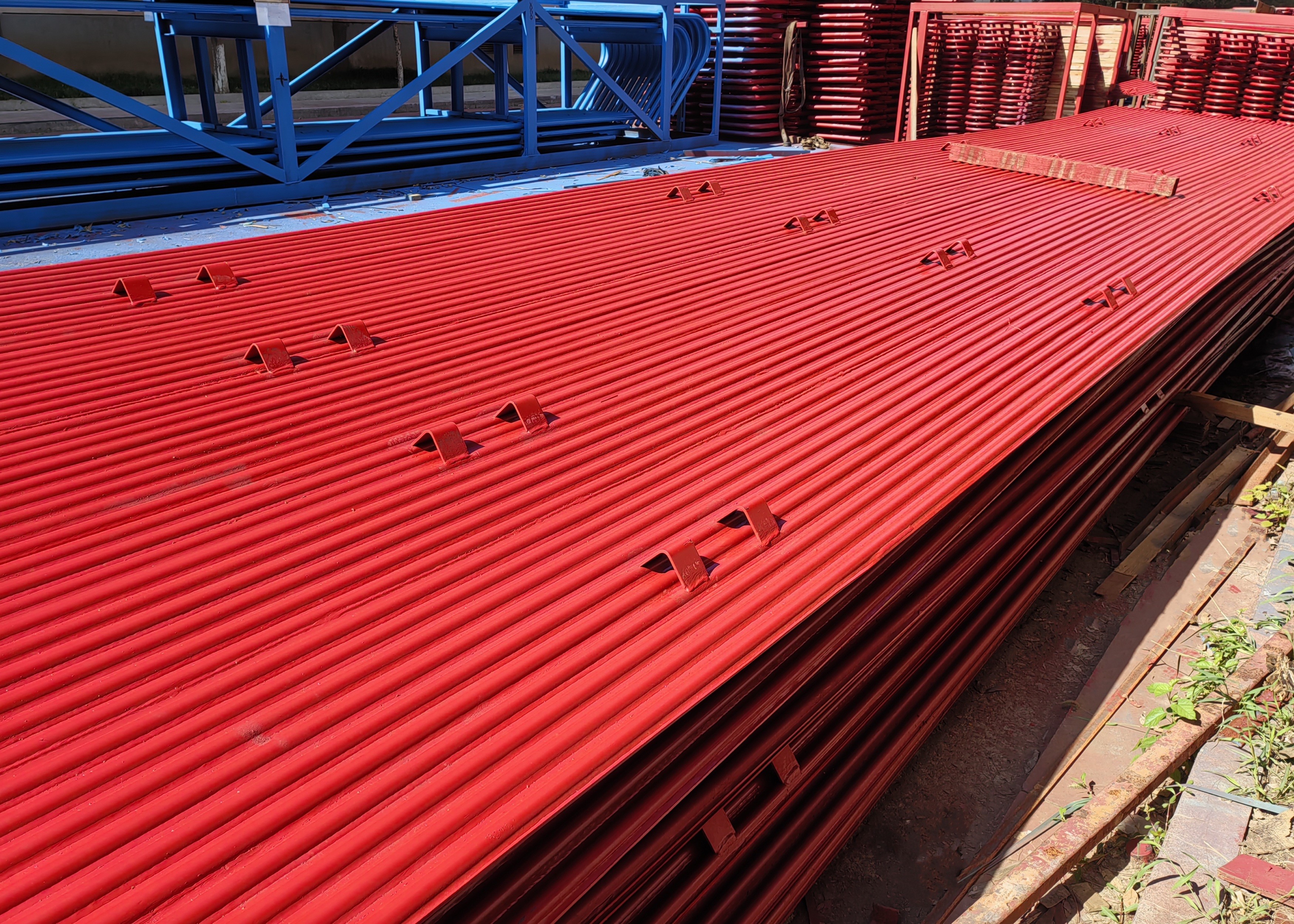

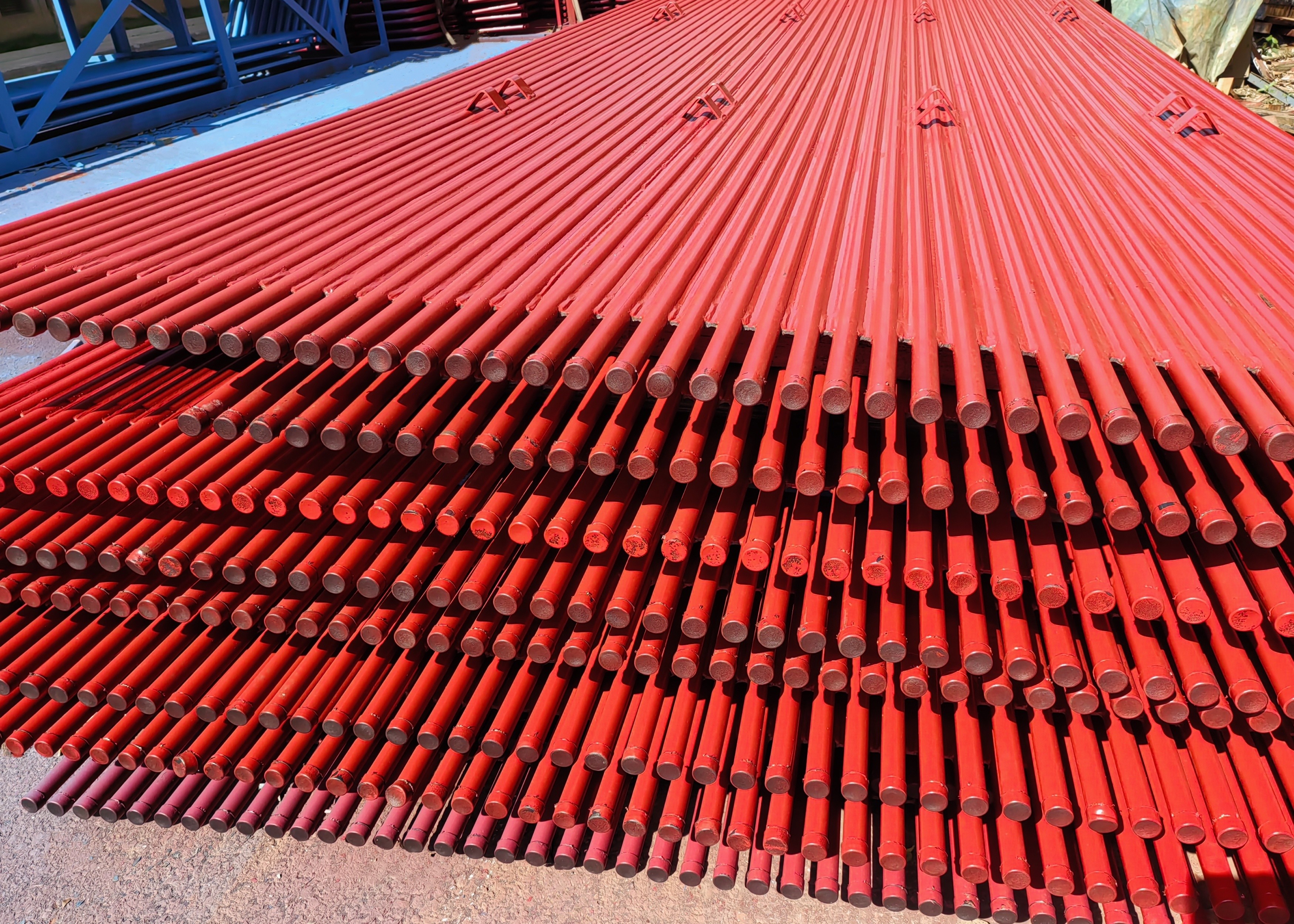

Saldatura pannello di parete idraulica della caldaia orizzontale resistenza alle alte temperature

Il muro dell'acqua, come suggerisce il nome, è quello di raffreddare il muro con l'acqua.

Nelle prime caldaie, non c'era una superficie di riscaldamento nel forno,e tubi raffreddati ad acqua sono stati successivamente disposti per proteggere la parete del forno dalla combustione da gas di scarico ad alta temperatura e per raffreddare i prodotti di combustione.

Questi sono disposti attorno al forno, il mezzo di flusso nel tubo è generalmente una miscela di acqua o acqua soda e la superficie di riscaldamento raffreddata dall'acqua è chiamata parete di raffreddamento dell'acqua del forno.

Esistono due tipi principali di pareti idriche, vale a dire le pareti idriche a tubo leggero e le pareti idriche a pellicola.

classificazione

In base al tipo di struttura, esistono tre tipi principali: tipo di tubo semplice, tipo di membrana e tipo di tubo strillato.

La parete dell'acqua del tubo semplice è composta da un'intera fila di tubi in acciaio senza cuciture, e la loro struttura è la più semplice;la membrana di saldatura a parete d'acqua molti tubi a pinna laminati raffreddati ad acqua insieme con saldatura a punto, in modo che diventino una superficie di riscaldamento combinato sigillata, che può non solo migliorare la tenuta dell'aria del forno, ridurre le perdite d'aria, ma anche proteggere meglio la parete del forno,ridurre il peso della parete del forno, semplificare la struttura; la parete dell'acqua del tubo dello spur è di saldare molti perni con una lunghezza di 20 ~ 25 mm e un diametro di 6 ~ 12 mm sul tubo di parete raffreddato ad acqua,e quindi applicare la plastica refrattaria del minerale di cromo al fine di ridurre l'assorbimento di calore di questa parte della parete dell'acqua e aumentare la temperatura della zona di combustione, è adatto per le occasioni in cui l'accensione del combustibile è particolarmente difficile o per alcuni forni a scarico di scorie liquide.

In base alla parte del layout, esistono due tipi di pareti di raffreddamento ad acqua di tipo di parete fissata e di parete divisoria (cioè di riscaldamento a doppio lato).

Il primo è per lo più parzialmente incorporato nella parete interna della parete del forno e assorbe il calore da un lato, mentre il secondo è per lo più installato nel mezzo della camera del forno di una grande caldaia,separando l'intero forno in due parti indipendenti che vengono riscaldate su entrambi i lati.

Vantaggi delle pareti idriche a membrana

(1) Assicurare la tenuta della parete del forno e ridurre le perdite d'aria della camera di combustione.

(2) La camera di combustione è completamente raffreddata ad acqua, il che favorisce la prevenzione del coke in caso di combustione intensificata.

(3) La capacità di accumulo del calore è piccola, la camera di combustione si riscalda rapidamente e il raffreddamento è anche rapido, il che può ridurre il tempo di raffreddamento dell'avvio e della chiusura della caldaia.

(4) È opportuno utilizzare la parete del forno di posa dei tubi, che riduce notevolmente il carico del telaio della caldaia ed è conveniente per la sospensione.

(5) La capacità di assorbimento del calore del tubo è migliorata rispetto al tubo normale.

(6) Migliora il grado di preassemblaggio delle parti della caldaia, il che è conveniente e riduce il carico di lavoro di installazione.
