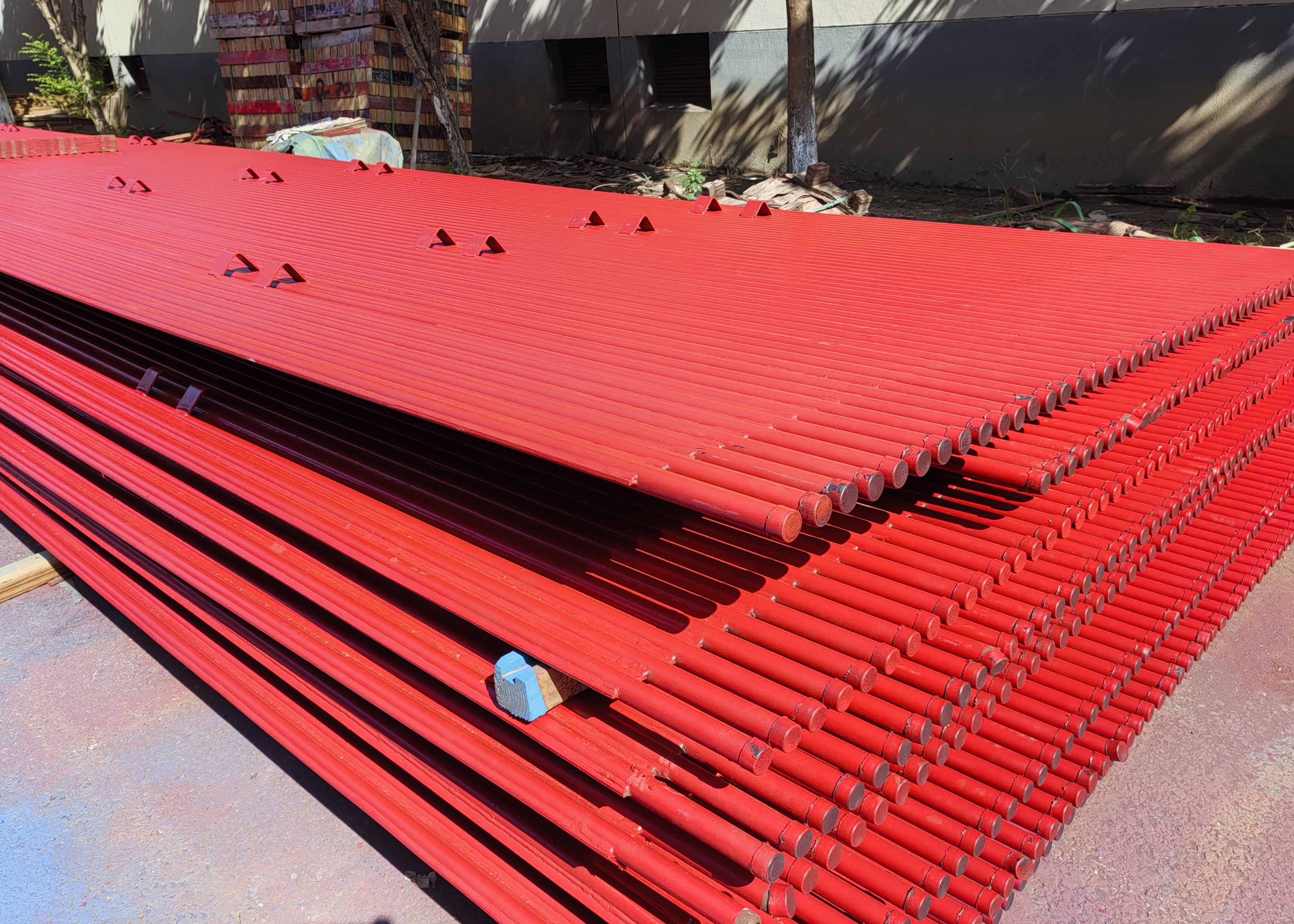

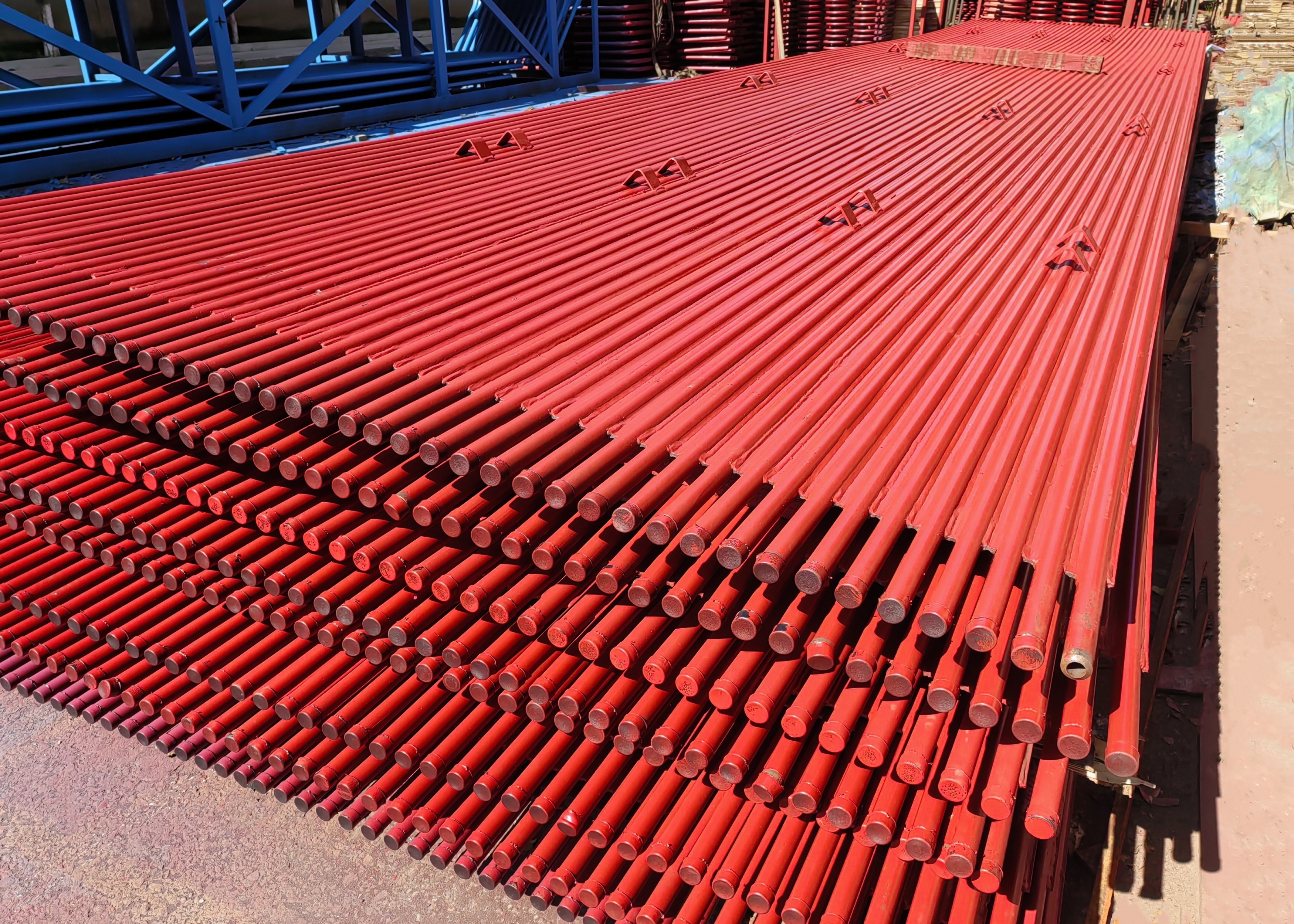

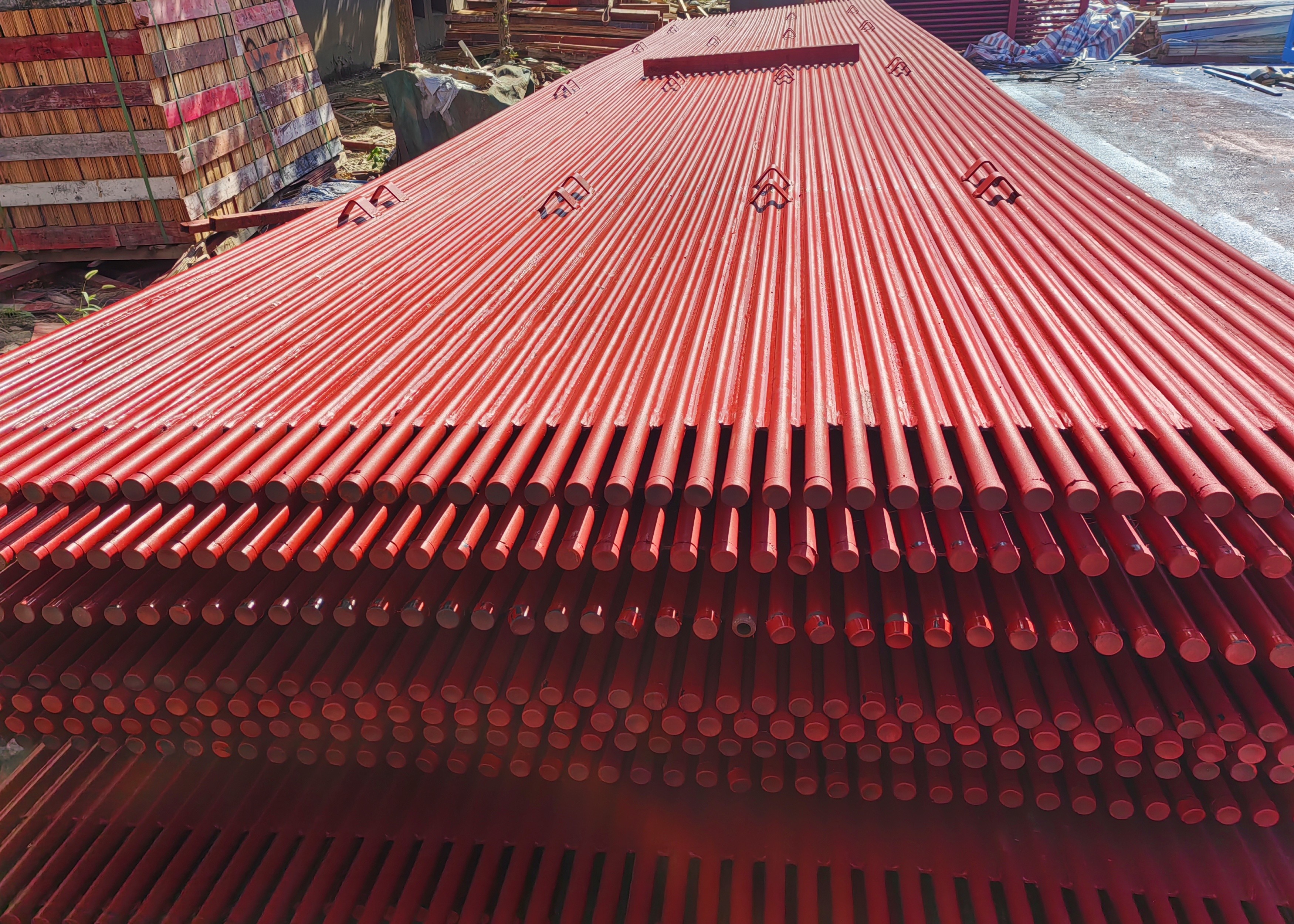

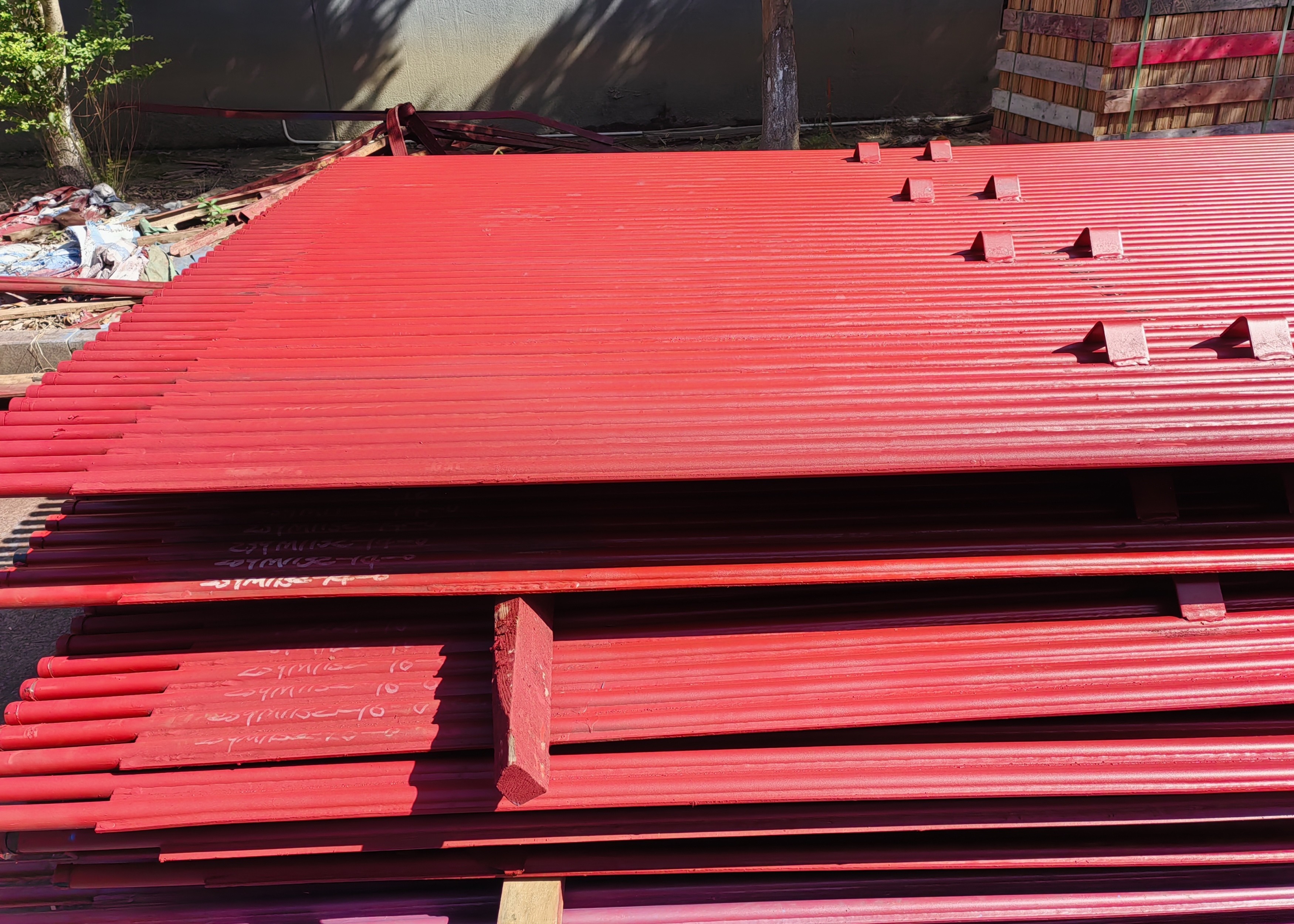

Pannello di membrana di acqua per caldaie in acciaio in lega per centrali elettriche

La parete di membrana raffreddata ad acqua deve saldare molti tubi laminati raffreddati ad acqua con saldatura a punto, in modo che diventi una superficie di riscaldamento combinata sigillata,che può non solo migliorare l'asse di tensione dell'aria del forno, ridurre le perdite d'aria, ma anche proteggere meglio la parete del forno, ridurre il peso della parete del forno e semplificare la struttura.Questi vantaggi della parete dell'acqua a membrana la rendono generalmente utilizzata nelle grandi caldaie delle centrali elettricheLa funzione della parete dell'acqua è di assorbire il calore radiante della fiamma ad alta temperatura o del gas di combustione nel forno, generare vapore o acqua calda nel tubo,e ridurre la temperatura della parete del forno per proteggere la parete del forno.

classificazione

In base al tipo di struttura, esistono tre tipi principali: tipo di tubo semplice, tipo di membrana e tipo di tubo strillato.

La parete dell'acqua del tubo semplice è composta da un'intera fila di tubi in acciaio senza cuciture, e la loro struttura è la più semplice;la membrana di saldatura a parete d'acqua molti tubi a pinna laminati raffreddati ad acqua insieme con saldatura a punto, in modo che diventino una superficie di riscaldamento combinato sigillata, che può non solo migliorare la tenuta dell'aria del forno, ridurre le perdite d'aria, ma anche proteggere meglio la parete del forno,ridurre il peso della parete del forno, semplificare la struttura; la parete dell'acqua del tubo dello spur è di saldare molti perni con una lunghezza di 20 ~ 25 mm e un diametro di 6 ~ 12 mm sul tubo di parete raffreddato ad acqua,e quindi applicare la plastica refrattaria del minerale di cromo al fine di ridurre l'assorbimento di calore di questa parte della parete dell'acqua e aumentare la temperatura della zona di combustione, è adatto per le occasioni in cui l'accensione del combustibile è particolarmente difficile o per alcuni forni a scarico di scorie liquide.

In base alla parte del layout, esistono due tipi di pareti di raffreddamento ad acqua di tipo di parete fissata e di parete divisoria (cioè di riscaldamento a doppio lato).

Il primo è per lo più parzialmente incorporato nella parete interna della parete del forno e assorbe il calore da un lato, mentre il secondo è per lo più installato nel mezzo della camera del forno di una grande caldaia,separando l'intero forno in due parti indipendenti che vengono riscaldate su entrambi i lati.

Funzioni
