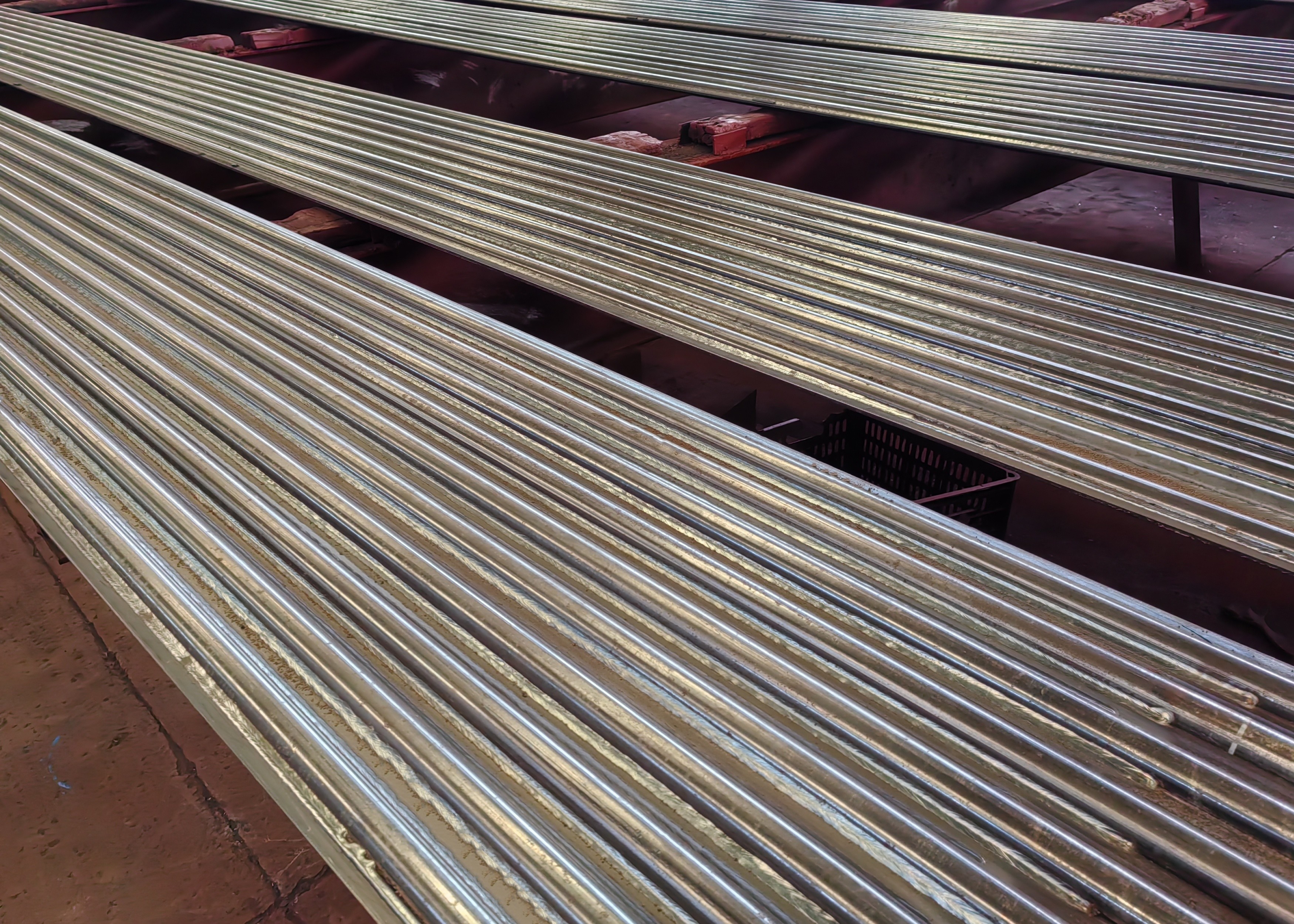

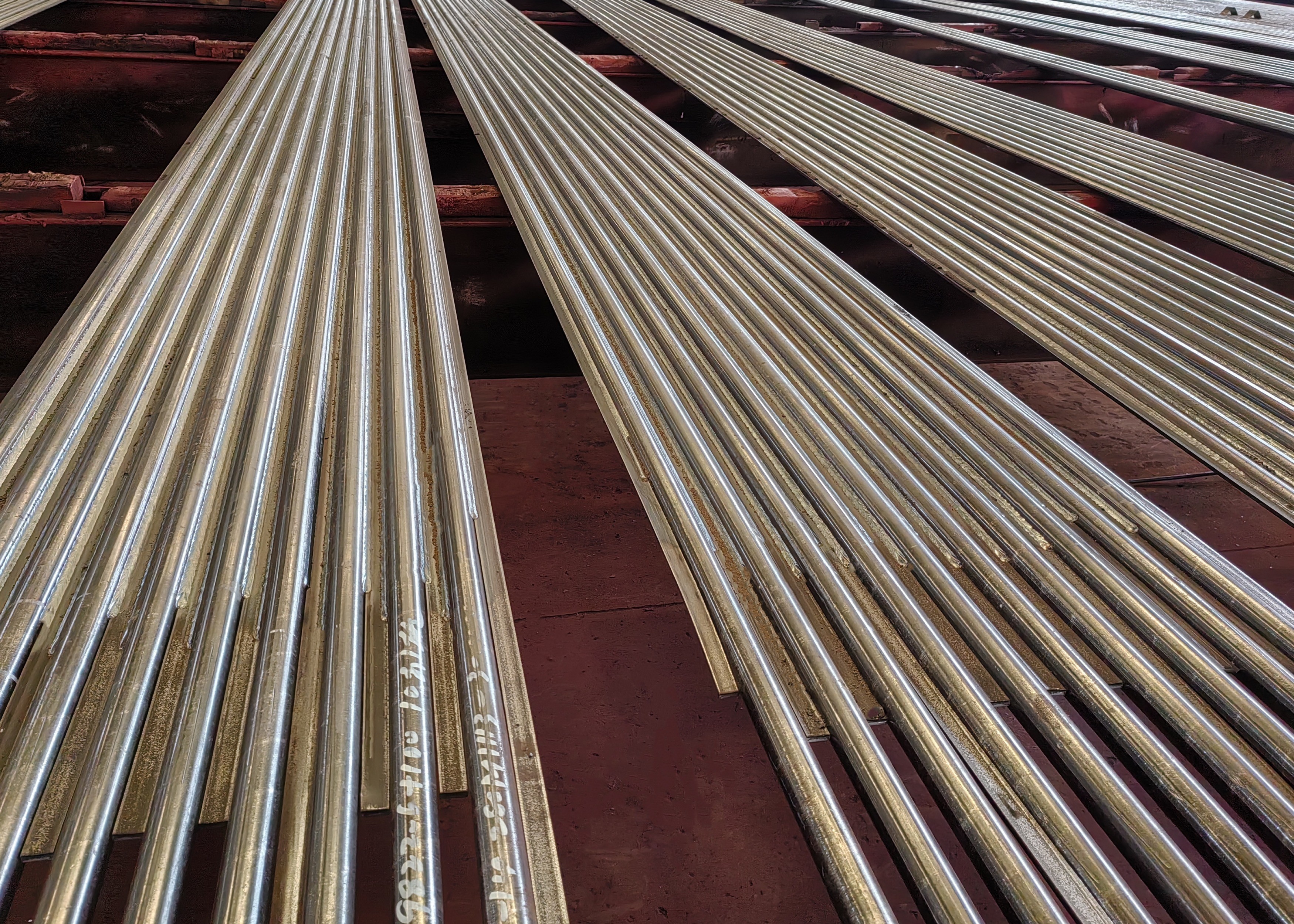

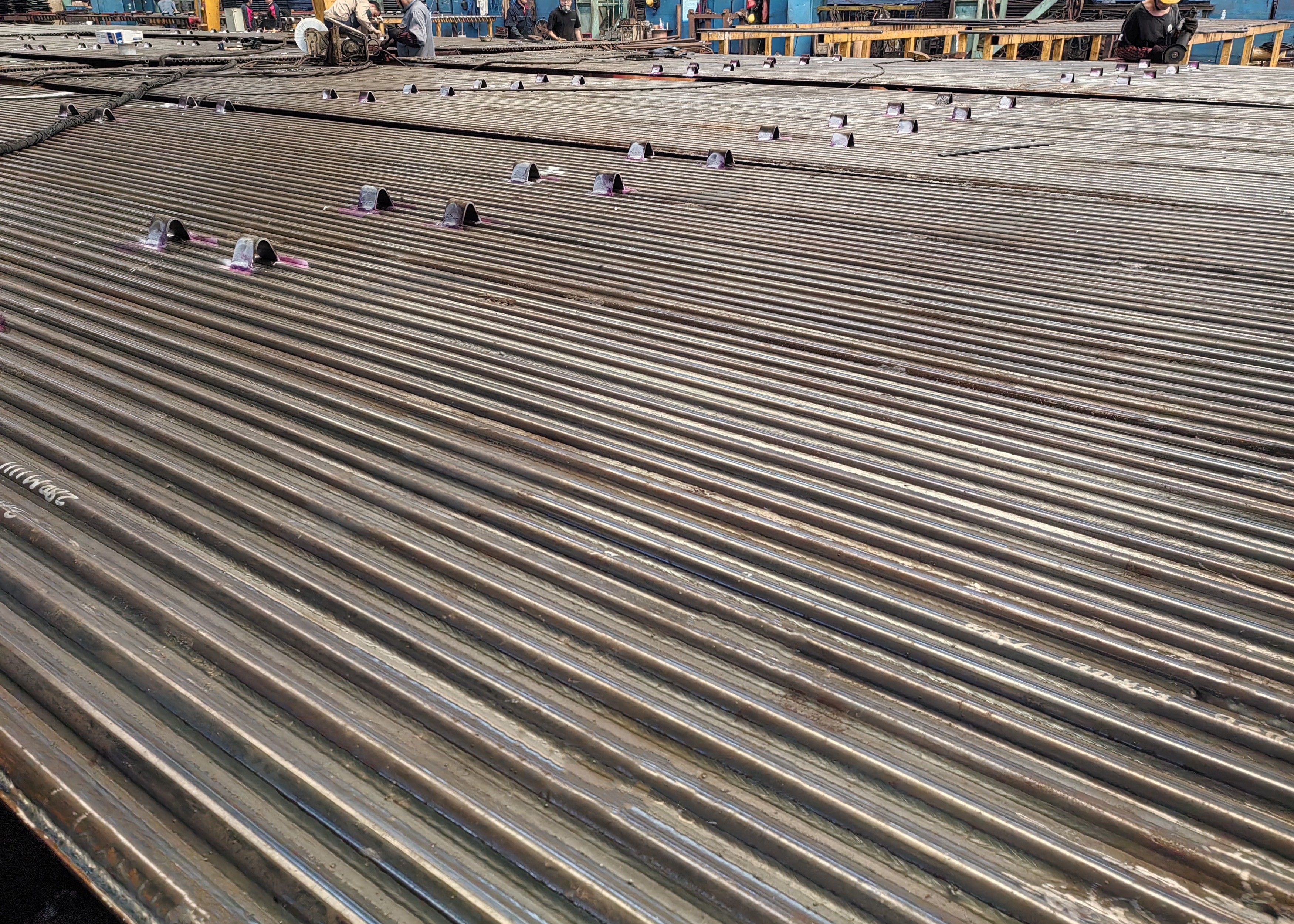

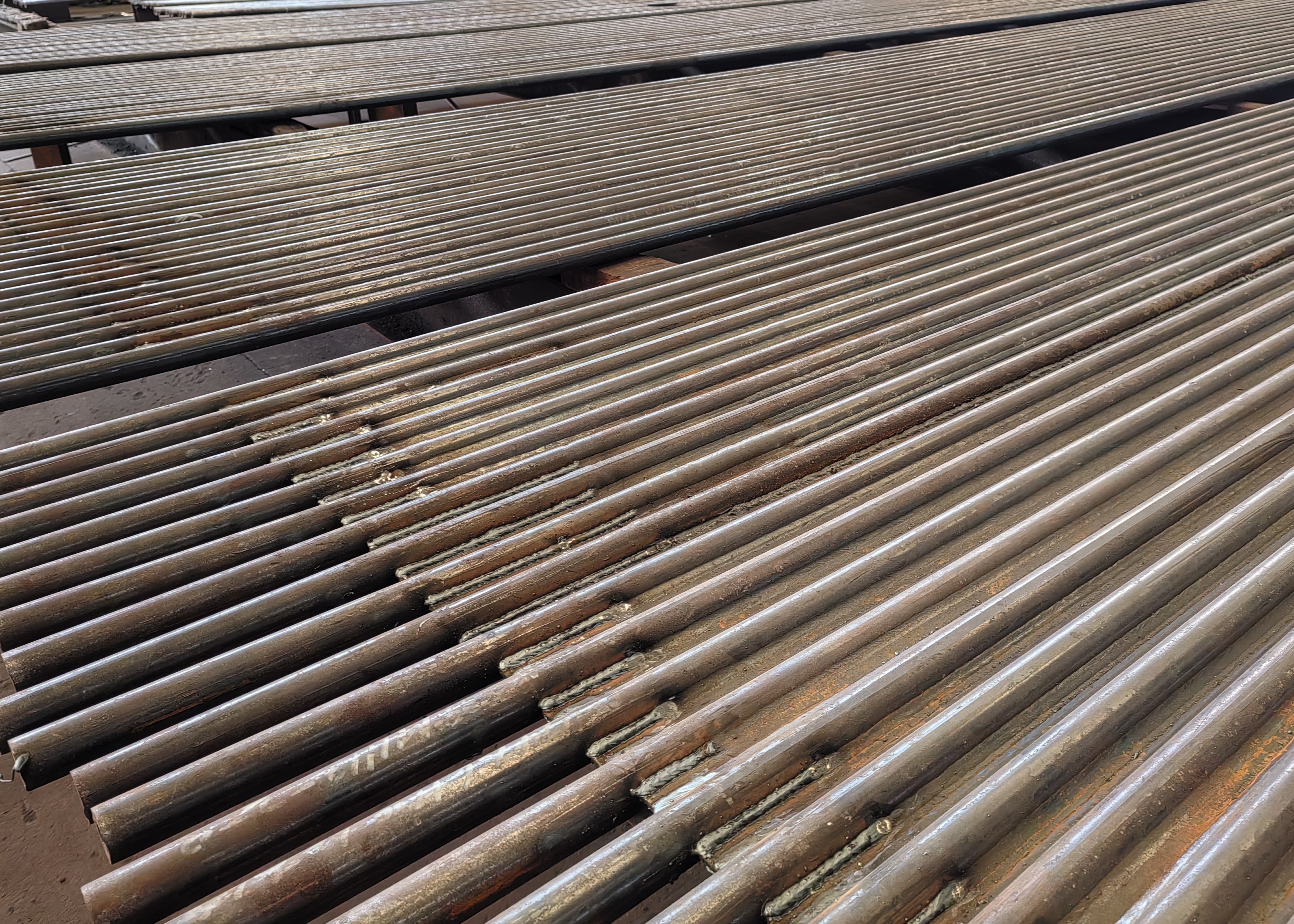

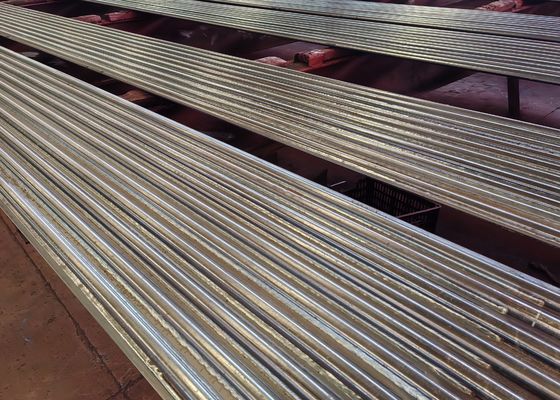

Pannello di parete idrica della caldaia del forno in acciaio al carbonio con stucco Standard ASME

La parete della membrana della caldaia, nota anche come parete dell'acqua della membrana, si riferisce alla parete del forno della caldaia che è saldata insieme con tubi e acciaio piatto.La parete dell'acqua della grande caldaia è fondamentalmente una parete di membrana, che ha i vantaggi della semplicità, del risparmio di acciaio, di un buon isolamento termico e di una buona tenuta all'aria.quindi la parete del forno deve usare solo materiali isolanti termici, invece di materiali refrattari, in modo da ridurre notevolmente lo spessore e il peso della parete del forno, semplificare la struttura della parete del forno e ridurre il peso totale della caldaia.

classificazione

In base al tipo di struttura, esistono tre tipi principali: tipo di tubo semplice, tipo di membrana e tipo di tubo strillato.

La parete dell'acqua del tubo semplice è composta da un'intera fila di tubi in acciaio senza cuciture, e la loro struttura è la più semplice;la membrana di saldatura a parete d'acqua molti tubi a pinna laminati raffreddati ad acqua insieme con saldatura a punto, in modo che diventino una superficie di riscaldamento combinato sigillata, che può non solo migliorare la tenuta dell'aria del forno, ridurre le perdite d'aria, ma anche proteggere meglio la parete del forno,ridurre il peso della parete del forno, semplificare la struttura; la parete dell'acqua del tubo dello spur è di saldare molti perni con una lunghezza di 20 ~ 25 mm e un diametro di 6 ~ 12 mm sul tubo di parete raffreddato ad acqua,e quindi applicare la plastica refrattaria del minerale di cromo al fine di ridurre l'assorbimento di calore di questa parte della parete dell'acqua e aumentare la temperatura della zona di combustione, è adatto per le occasioni in cui l'accensione del combustibile è particolarmente difficile o per alcuni forni a scarico di scorie liquide.

In base alla parte del layout, esistono due tipi di pareti di raffreddamento ad acqua di tipo di parete fissata e di parete divisoria (cioè di riscaldamento a doppio lato).

Il primo è per lo più parzialmente incorporato nella parete interna della parete del forno e assorbe il calore da un lato, mentre il secondo è per lo più installato nel mezzo della camera del forno di una grande caldaia,separando l'intero forno in due parti indipendenti che vengono riscaldate su entrambi i lati.

Funzioni
