ASME Standard SA192M Tubini per caldaie a membrana per impianti elettrici

Pareti di membrana della caldaia standard ASME realizzate in SA192M per la sostituzione/manutenzione del mulino di zucchero

Introduzione del prodotto

I pannelli a parete idrica sono la superficie principale di riscaldamento delle caldaie, composta da numerose file di tubi in acciaio disposte intorno all'angolo della caldaia.e l'esterno accetta il calore della fiamma nel forno della caldaiaIl fluido di lavoro sale in esso ed evapora per calore.

Quando la parete dell'acqua è stata inizialmente progettata, non era destinata al riscaldamento, ma al raffreddamento del forno in modo che non fosse danneggiato da alte temperature.a causa della sua buona funzione di scambio termico, gradualmente sostituendo il tamburo di vapore per essere le principali parti di riscaldamento per le caldaie.Le loro funzioni sono di assorbire il calore radiante da fuoco ad alta temperatura o fumo di gas nel forno, e produrre vapore o acqua calda all'interno dei tubi, e ridurre anche la temperatura della parete del forno in modo da proteggerlo.la temperatura della fiamma nel forno è molto alta e l'intensità della radiazione termica è molto alta. il 40-50% di calore è assorbito dalla parete dell'acqua.

Se secondo il tipo di struttura, le pareti idriche possono essere suddivise in tipi: tipo di tubo nudo, tipo di membrana e tipo di tubo a puntura.

Il tipo di membrana è quello più utilizzato.

Il muro ad acqua a membrana è una struttura a tenuta stagna costituita da tubi e pinne.I vantaggi sono una minore perdita d'aria nel forno; può utilizzare un muro di posa di tubi,minore carico sulla struttura in acciaio e minore costo della caldaia■ struttura di sospensione facile da usare e miglioramento del sistema di espansione termica, adatto alla produzione meccanizzata su larga scala, elevata velocità di assemblaggio,bassa capacità di accumulo di calore e riduzione del tempo di avvio e di arrestoL'inconveniente è che il processo di fabbricazione è complesso.

In base ai diversi processi di fabbricazione, la parete dell'acqua della membrana può essere suddivisa in tre tipi (cfr. figura 1):1I tubi laminati a pinne sono saldatisi in fila, con un minor carico di lavoro di saldatura, ma i tubi a pinne sono costosi.che ha un basso costo dei materiali e può facilmente soddisfare i requisiti di varie piazzole, ma l'acciaio piatto richiede attrezzature di alta precisione e di finitura.3- Saldatura a fusione a tubo nudo, le pinne tra i tubi si formano riempiendo il filo di saldatura, utilizzato principalmente per il piccolo passo tra i tubi.Il passo tra i tubi della parete dell'acqua della membrana è correlato a fattori quali la pressione della caldaia e il carico termico del forno, di solito s/d è 1,2-1.5.

Specificità

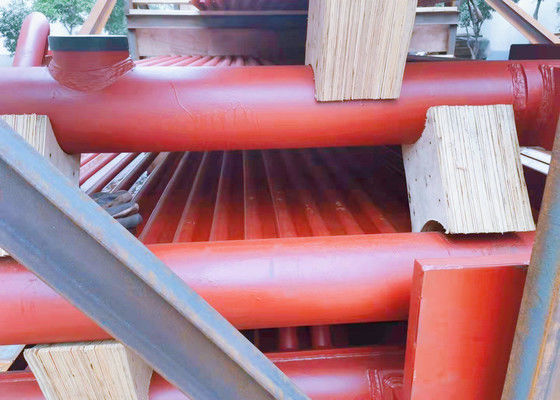

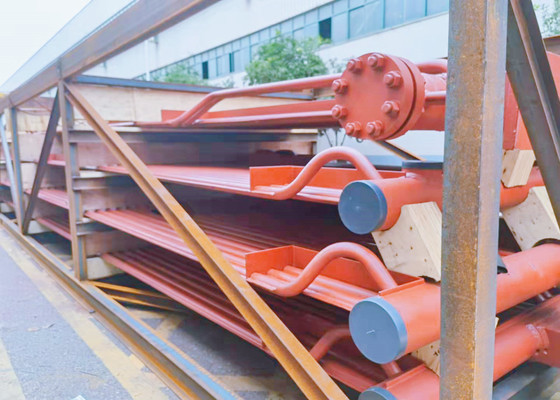

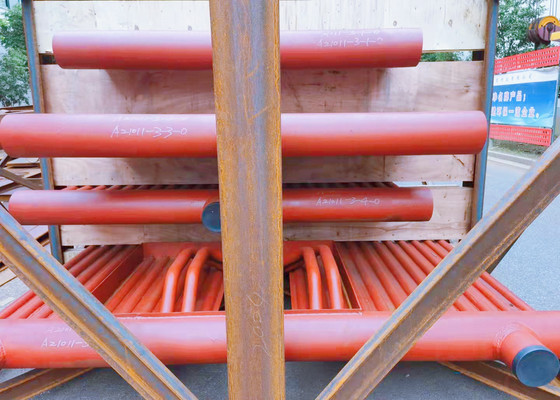

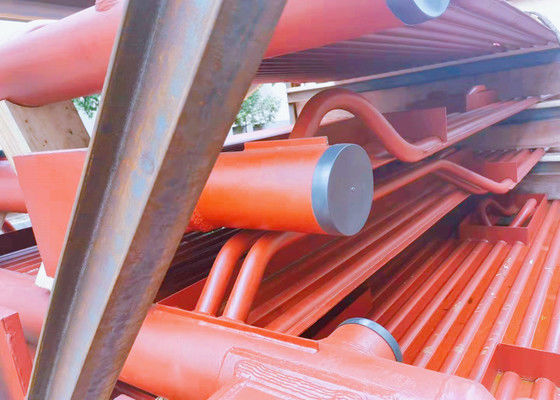

Le immagini di cui sopra sono pareti a membrana per un progetto pakistano con dettagli delle specifiche qui sotto:
