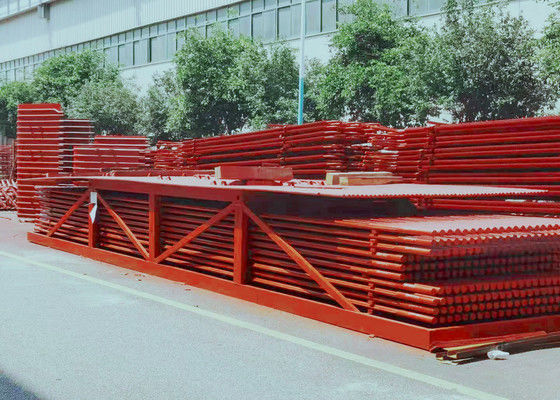

Pannello di parete a membrana Q235B Fin per centrali elettriche a carbone

Parete di acqua per caldaie a membrana realizzata in tubo 20G e finitura Q235B secondo lo standard GB per caldaie delle centrali elettriche a carbone



Introduzione

I pannelli a parete idrica sono la superficie principale di riscaldamento delle caldaie, composta da numerose file di tubi in acciaio disposte intorno all'angolo della caldaia.e l'esterno accetta il calore della fiamma nel forno della caldaiaIl fluido di lavoro sale in esso ed evapora per calore.

Il muro ad acqua a membrana è una struttura a tenuta stagna costituita da tubi e pinne.I vantaggi sono una minore perdita d'aria nel forno; può utilizzare un muro di posa di tubi,minore carico sulla struttura in acciaio e minore costo della caldaia■ struttura di sospensione facile da usare e miglioramento del sistema di espansione termica, adatto alla produzione meccanizzata su larga scala, elevata velocità di assemblaggio,bassa capacità di accumulo di calore e riduzione del tempo di avvio e di arrestoL'inconveniente è che il processo di fabbricazione è complesso.

Materiali per pannelli per pareti idrauliche
20# Acciaio, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Norme
Norma del codice ASME, norma GB

Controllo della qualità
MT, RT, prova idraulica

Specificità

La funzione principale dei pannelli a parete di acqua nella caldaia è assorbire il calore generato da fiamme o fumi ad alta temperatura e generare vapore o acqua calda nei tubi,quindi per ridurre la temperatura nella camera.

• pannello di parete della caldaia a membrana:Le saldature a punto di molti tubi a pinne arrotolati in una superficie sigillata di riscaldamento combinato, che migliora la tenuta dell'aria del forno e riduce le perdite d'aria.
• di larghezza superiore a 50 mmsalda perni di lunghezza da 20 a 25 mm e di diametro da 6 a 12 mm sul tubo della parete dell'acqua e quindi applica una plastica refrattaria del minerale cromato per ridurre l'assorbimento di calore del pannello della parete dell'acqua,e aumentare la temperatura nella zona di combustioneÈ indicato per situazioni in cui è difficile dare fuoco al combustibile, nonché per forni specifici di scarico di scorie.
• pannello a parete di acqua di una caldaia a tubo semplice:composto da un'intera fila di tubi in acciaio senza cuciture, la struttura più semplice.
• tubi per la parete dell'acqua della caldaia:incorporato nella parete interna della parete del forno, assorbimento del calore unilaterale.
• pannello a parete di acqua riscaldata a doppio lato:Il calore di una caldaia è caldo in modo che la caldaia possa essere calda in due parti indipendenti.
