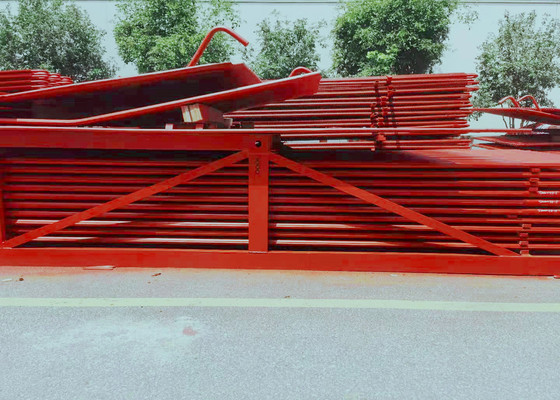

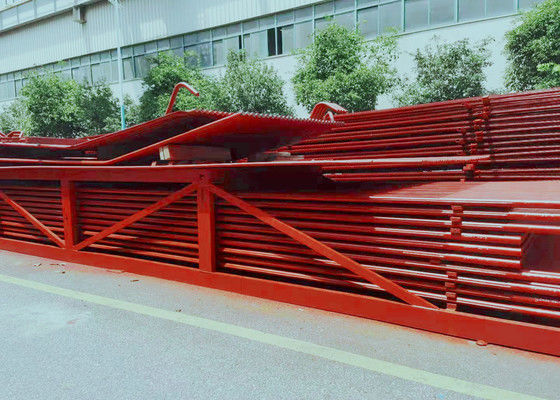

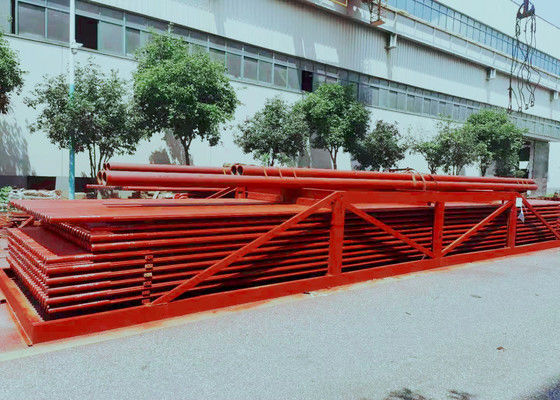

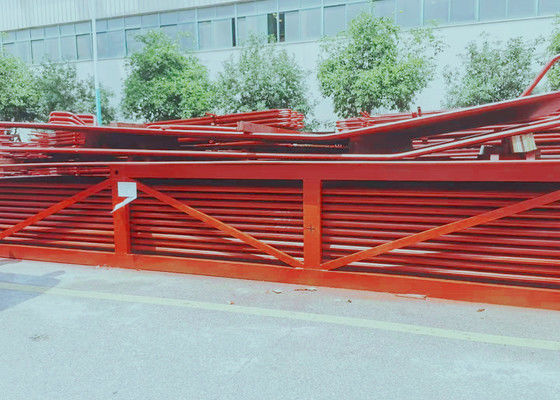

Parete della caldaia ad acqua a membrana industriale a carbone con SAW Q235B

Parete ad acqua a membrana della caldaia con SAW per l'applicazione nel mulino dello zucchero e in altre caldaie industriali

Introduzione

Il muro ad acqua a membrana è una struttura a tenuta stagna costituita da tubi e pinne.I vantaggi sono una minore perdita d'aria nel forno; può utilizzare un muro di posa di tubi,minore carico sulla struttura in acciaio e minore costo della caldaia■ struttura di sospensione facile da usare e miglioramento del sistema di espansione termica, adatto alla produzione meccanizzata su larga scala, elevata velocità di assemblaggio,bassa capacità di accumulo di calore e riduzione del tempo di avvio e di arrestoL'inconveniente è che il processo di fabbricazione è complesso.

In base ai diversi processi di fabbricazione, la parete dell'acqua della membrana può essere suddivisa in tre tipi (cfr. figura 1):1I tubi laminati a pinne sono saldatisi in fila, con un minor carico di lavoro di saldatura, ma i tubi a pinne sono costosi.che ha un basso costo dei materiali e può facilmente soddisfare i requisiti di varie piazzole, ma l'acciaio piatto richiede attrezzature di alta precisione e di finitura.3- Saldatura a fusione a tubo nudo, le pinne tra i tubi si formano riempiendo il filo di saldatura, utilizzato principalmente per il piccolo passo tra i tubi.Il passo tra i tubi della parete dell'acqua della membrana è correlato a fattori quali la pressione della caldaia e il carico termico del forno, di solito s/d è 1,2-1.5.

Materiali per pannelli per pareti idrauliche
20# Acciaio, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Norme
Norma del codice ASME, norma GB

Controllo della qualità
MT, RT, prova idraulica

Specificità

La funzione principale dei pannelli a parete di acqua nella caldaia è assorbire il calore generato da fiamme o fumi ad alta temperatura e generare vapore o acqua calda nei tubi,quindi per ridurre la temperatura nella camera.

• pannello di parete della caldaia a membrana:Le saldature a punto di molti tubi a pinne arrotolati in una superficie sigillata di riscaldamento combinato, che migliora la tenuta dell'aria del forno e riduce le perdite d'aria.
• di larghezza superiore a 50 mmsalda perni di lunghezza da 20 a 25 mm e di diametro da 6 a 12 mm sul tubo della parete dell'acqua e quindi applica una plastica refrattaria del minerale cromato per ridurre l'assorbimento di calore del pannello della parete dell'acqua,e aumentare la temperatura nella zona di combustioneÈ indicato per situazioni in cui è difficile dare fuoco al combustibile, nonché per forni specifici di scarico di scorie.
• pannello a parete di acqua di una caldaia a tubo semplice:composto da un'intera fila di tubi in acciaio senza cuciture, la struttura più semplice.
• tubi per la parete dell'acqua della caldaia:incorporato nella parete interna della parete del forno, assorbimento del calore unilaterale.
• pannello a parete di acqua riscaldata a doppio lato:Il calore di una caldaia è caldo in modo che la caldaia possa essere calda in due parti indipendenti.
