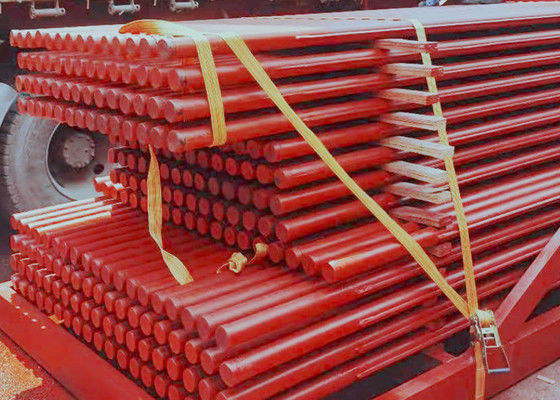

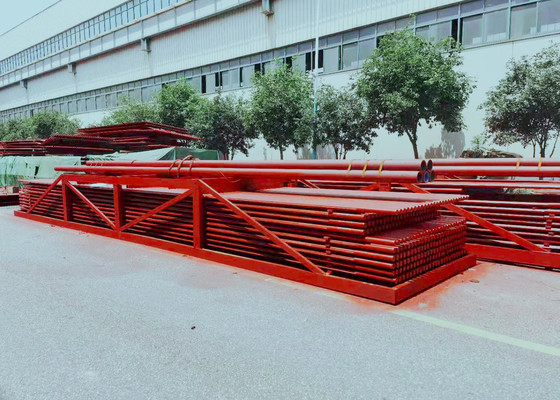

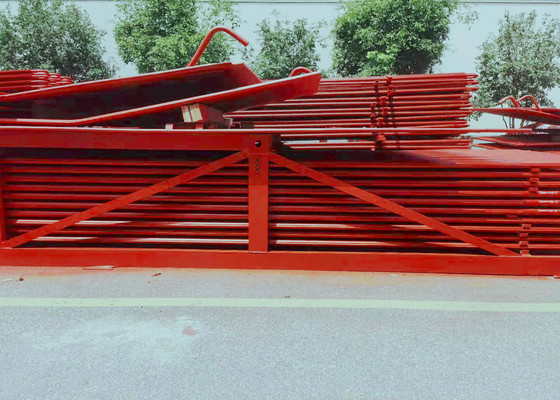

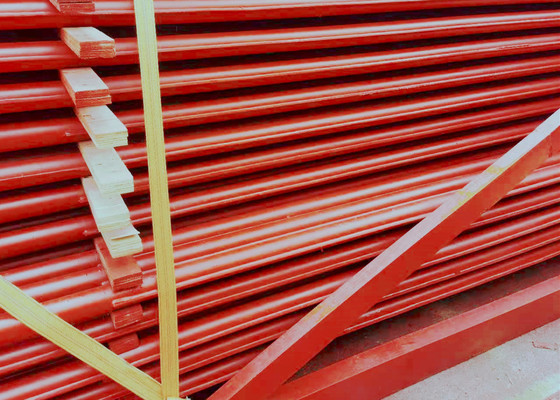

60 pannelli sostituzione del tubo di membrana della caldaia nella centrale elettrica ODM

60 pannelli di membrana della caldaia con saldatura ad arco sommerso per la manutenzione della caldaia della centrale elettrica

Introduzione

Il muro ad acqua a membrana è una struttura a tenuta stagna costituita da tubi e pinne.I vantaggi sono una minore perdita d'aria nel forno; può utilizzare un muro di posa di tubi,minore carico sulla struttura in acciaio e minore costo della caldaia■ struttura di sospensione facile da usare e miglioramento del sistema di espansione termica, adatto alla produzione meccanizzata su larga scala, elevata velocità di assemblaggio,bassa capacità di accumulo di calore e riduzione del tempo di avvio e di arrestoL'inconveniente è che il processo di fabbricazione è complesso.

Punti forti della parete dell'acqua della membrana

(1) Assicurare la tenuta della parete del forno e ridurre le perdite d'aria nella camera di combustione.

(2) La realizzazione di un raffreddamento completo con acqua nella camera di combustione è utile per prevenire la cokeazione in condizioni di combustione intensificata.

(3) Il tempo di raffreddamento dell'avvio e della chiusura delle caldaie può essere ridotto a causa della sua piccola capacità di accumulo di calore, del rapido aumento della temperatura e del rapido raffreddamento nella camera di combustione.

(4) La parete del forno per la posa di tubi è adatta, riducendo notevolmente il carico del telaio della caldaia ed è conveniente per la sospensione e il sollevamento.

(5) Rispetto al tipo di tubo nudo, la capacità di assorbimento del calore del tubo è migliorata.

(6) Migliora il grado di montaggio dei componenti della caldaia, facilita e riduce il carico di lavoro di installazione.

In base ai diversi processi di fabbricazione, la parete dell'acqua della membrana può essere suddivisa in tre tipi (cfr. figura 1):1I tubi laminati a pinne sono saldatisi in fila, con un minor carico di lavoro di saldatura, ma i tubi a pinne sono costosi.che ha un basso costo dei materiali e può facilmente soddisfare i requisiti di varie piazzole, ma l'acciaio piatto richiede attrezzature di alta precisione e di finitura.3- Saldatura a fusione a tubo nudo, le pinne tra i tubi si formano riempiendo il filo di saldatura, utilizzato principalmente per il piccolo passo tra i tubi.Il passo tra i tubi della parete dell'acqua della membrana è correlato a fattori quali la pressione della caldaia e il carico termico del forno, di solito s/d è 1,2-1.5.

Specificità

La funzione principale dei pannelli a parete di acqua nella caldaia è assorbire il calore generato da fiamme o fumi ad alta temperatura e generare vapore o acqua calda nei tubi,quindi per ridurre la temperatura nella camera.

• pannello di parete della caldaia a membrana:Le saldature a punto di molti tubi a pinne arrotolati in una superficie sigillata di riscaldamento combinato, che migliora la tenuta dell'aria del forno e riduce le perdite d'aria.
• di larghezza superiore a 50 mmsalda perni di lunghezza da 20 a 25 mm e di diametro da 6 a 12 mm sul tubo della parete dell'acqua e quindi applica una plastica refrattaria del minerale cromato per ridurre l'assorbimento di calore del pannello della parete dell'acqua,e aumentare la temperatura nella zona di combustioneÈ indicato per situazioni in cui è difficile dare fuoco al combustibile, nonché per forni specifici di scarico di scorie.
• pannello a parete di acqua di una caldaia a tubo semplice:composto da un'intera fila di tubi in acciaio senza cuciture, la struttura più semplice.
• tubi per la parete dell'acqua della caldaia:incorporato nella parete interna della parete del forno, assorbimento del calore unilaterale.
• pannello a parete di acqua riscaldata a doppio lato:Il calore di una caldaia è caldo in modo che la caldaia possa essere calda in due parti indipendenti.
