Eficienza della caldaia CFB certificata ASME H Fin Tubes + 30%
Product Details
| Carburante: | Calore idrico a carbone/gas/olio | Tipo: | Primario e secondario |
|---|---|---|---|
| Specificità: | Ispezione di ASME | Dimensione del tubo: | 38.1*3.2 |
| Pittura: | Personalizzato | Parole chiave: | Economizzatore della caldaia |
| Materiale: | Acciaio al carbonio/acciaio inossidabile | Utilizzatori: | Caldaia di potere Plant/CFB |
| Evidenziare |
Tubi ASME H-Fin,Tubi H-Fin per caldaie,CFB tubi H-Fin per caldaie |
||
Product Description
Tubi ad alette a H certificati ASME - Efficienza caldaia CFB +30%
Descrizione del prodotto

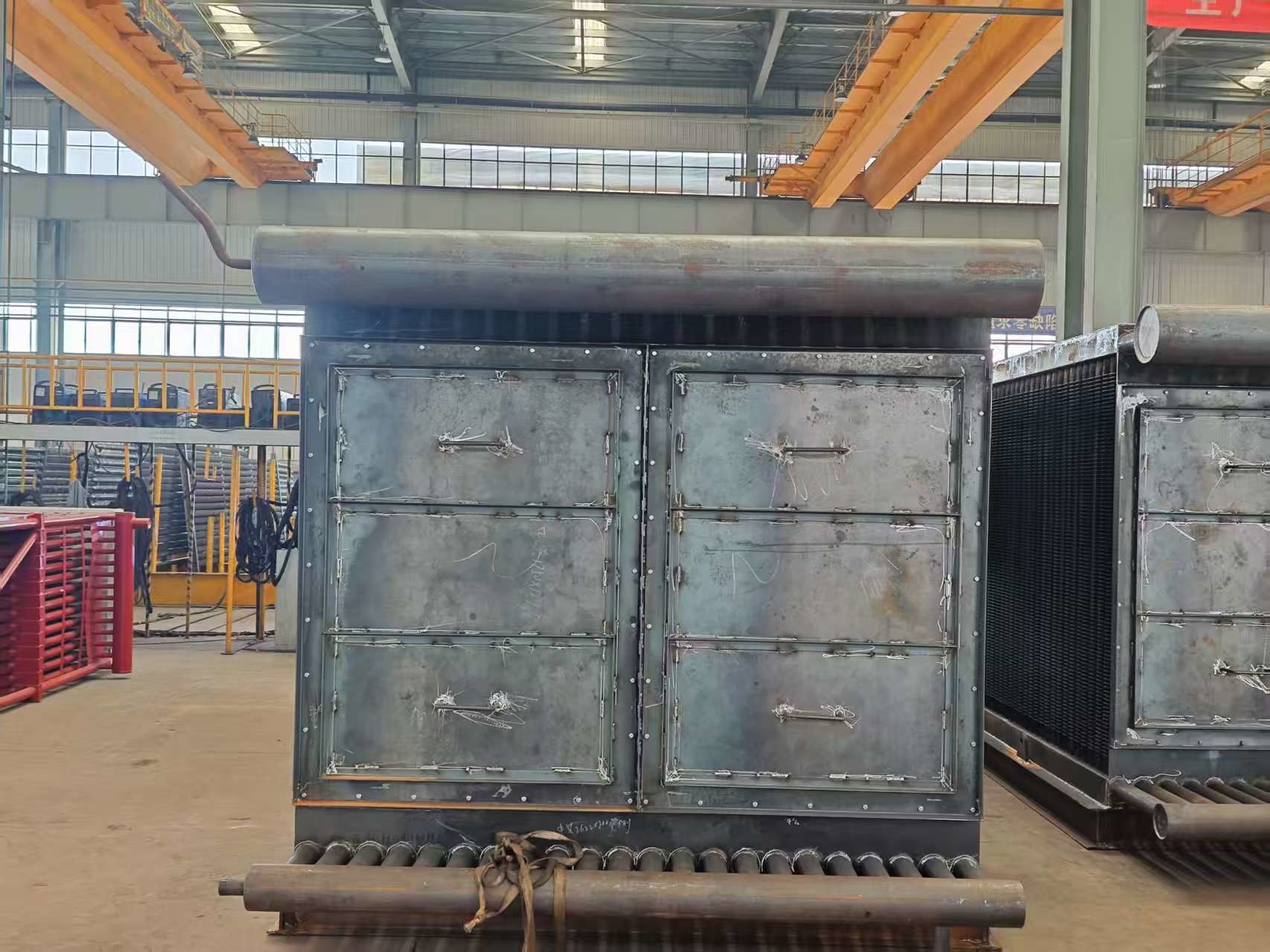

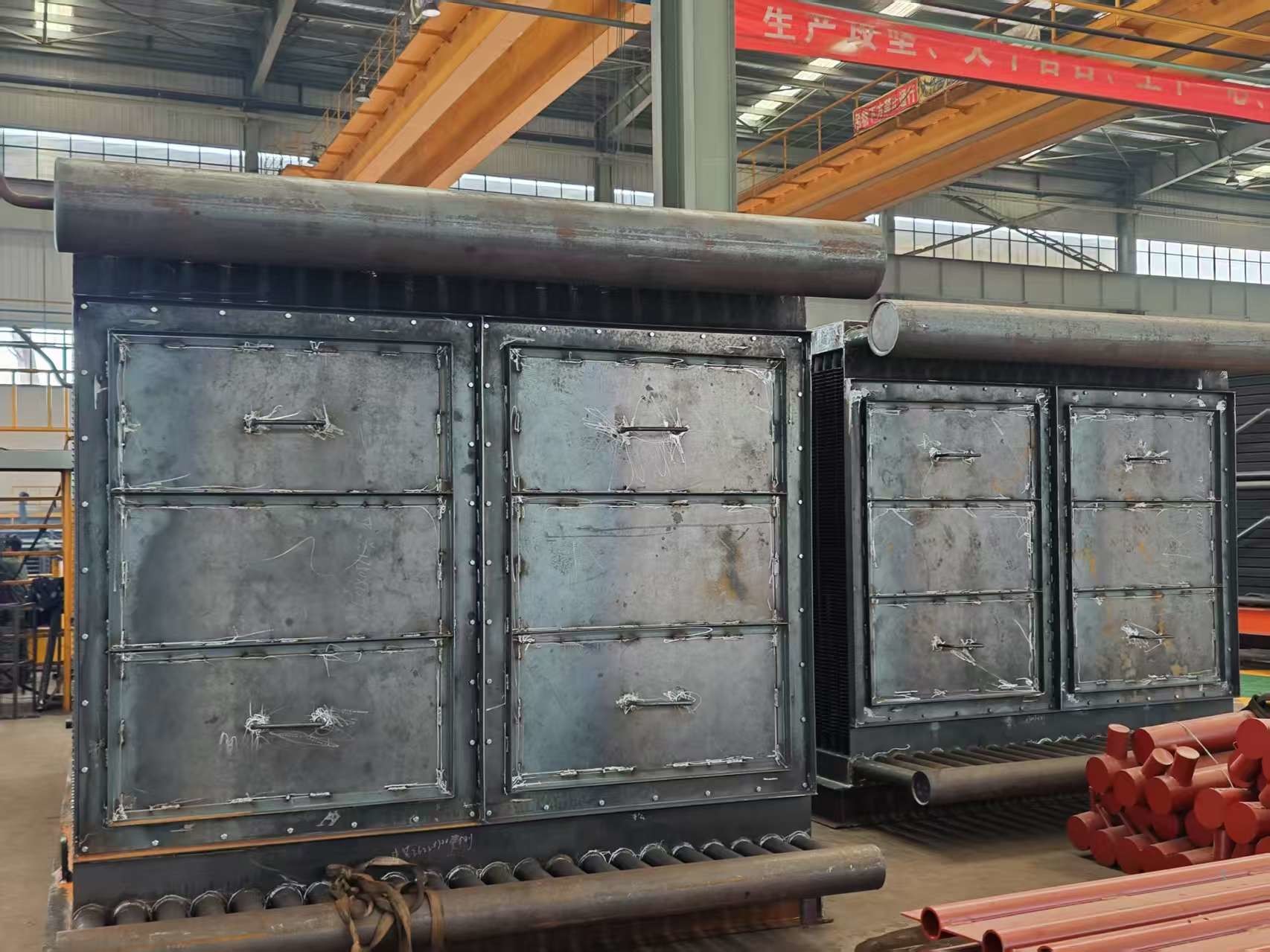

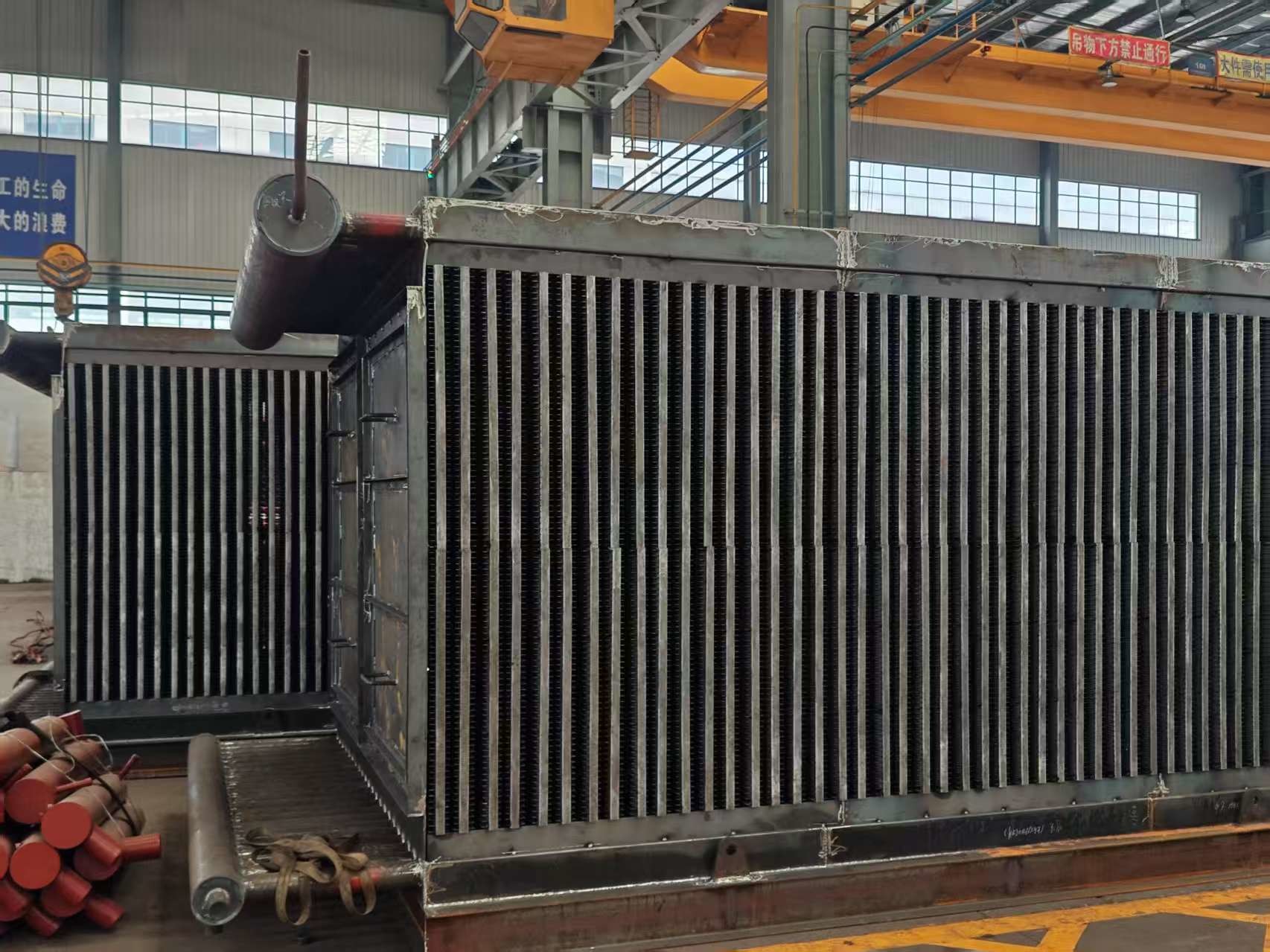

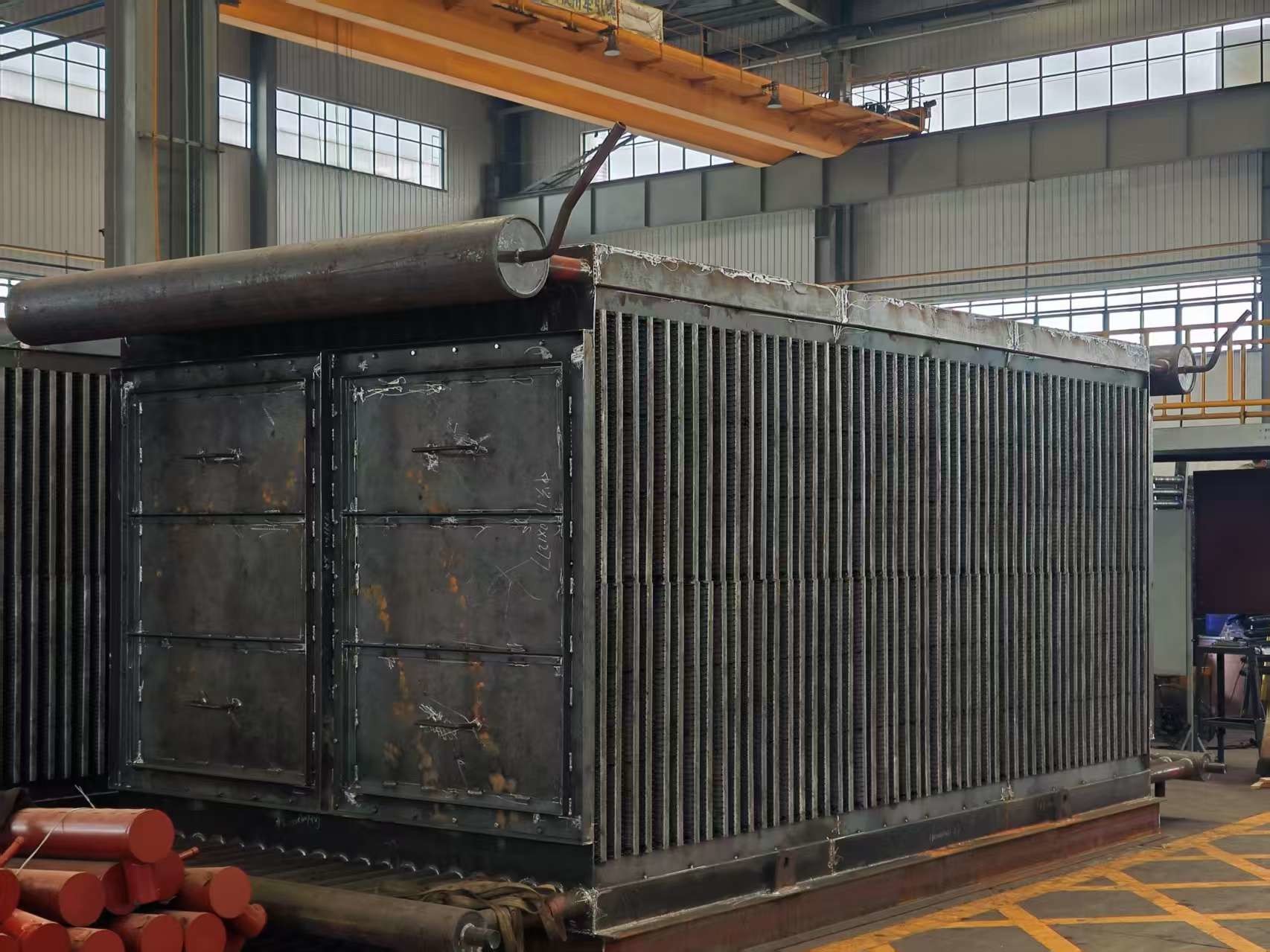

Economizzatori per caldaie, alettati - scambiatori di calore a tubi, riscaldano liquidi (spesso acqua). Aumentano la temperatura del liquido, tipicamente senza raggiungere il punto di ebollizione. Produciamo tre tipi di economizzatori: a tubi lisci, a tubi alettati a H e a tubi alettati a spirale. La variante alettata a H, un'unità ad alta efficienza, utilizza tubi alettati a H.
Rispetto ai modelli a tubi lisci, gli economizzatori alettati a H aumentano l'area di scambio termico e riducono il numero di tubi. Espandono anche lo spazio di flusso dei gas di scarico, rallentando la velocità dei gas e riducendo l'abrasione.
I tubi alettati a H possono formare strutture a doppia H, offrendo un'elevata rigidità per configurazioni a file di tubi lunghi.
L'economizzatore alettato a spirale, un nuovo design per il trasferimento di calore, impiega tubi ad alette a spirale. Questo risolve i gravi problemi di abrasione e la breve durata dei tipi convenzionali.
Progettazioni standard degli economizzatori?
Tubi alettati orizzontali sfalsati (alette a spirale/tipo H).
Specifiche
| Descrizione | Economizzatore per caldaia |
| Materiale | Acciaio legato, acciaio al carbonio, SA210C, SA213T22, ecc. |
| Standard del materiale | ASTM, EN o ISO ecc. |
| Dimensione | Personalizzazione |
| Peso |
Min: 10 tonnellate Max.: 1000 tonnellate |
| Processo di fusione: | EF+LF + VD |
| Processo | Materiale → Lingotto → Laminazione a caldo/freddo → Trattamento termico (Normalizzazione + tempra) → Ispezione → Lavorazione grezza → UT → 2° Trattamento termico → Lavorazione di finitura → Ispezione |
| Standard UT | ASTM A388 o EN10228, ecc. |
Funzione
Specifiche tecniche
Struttura del materiale
Consiste in una serie di tubi ad alette a spirale, i collettori di ingresso e uscita, la curva, il telaio e altri accessori.
Disposizione della struttura
In linea / disposizione sfalsata.
Varietà
Economizzatore per caldaia a pacco
| 1 | HDB ha capacità produttive uniche di cui gli ingegneri di Optimus traggono pieno vantaggio nella progettazione di economizzatori e surriscaldatori per impianti di acido solforico. |
| 2 | Spesso questo consente alle unità Optimus di essere configurate per maggiori efficienze di trasferimento di calore, il che si traduce in un minore fabbisogno di superficie e, di conseguenza, in un prodotto a basso prezzo. |
| 3 | HDB utilizza le proprie capacità in loco per alettare e curvare i tubi, lavorare e fabbricare i collettori, forare le piastre tubiere, tagliare e preparare tutti i materiali di rivestimento ed eseguire tutte le saldature delle parti in pressione e del rivestimento. |
| 4 | Questo offre a HDB un maggiore controllo della sequenza e della programmazione della produzione, il che ci ha aiutato a raggiungere un notevole record di prestazioni di consegna puntuale. |
Economizzatore per caldaia di servizio
| 1 | HDB produce economizzatori per caldaie di servizio, che includono caldaie alimentate a carbone, legno, olio o altri combustibili solidi per produrre elettricità dal vapore ad alta pressione della caldaia. |
| 2 | Questi economizzatori si trovano solitamente nel passaggio posteriore della caldaia e sono orientati con i tubi che corrono orizzontalmente. L'acqua di alimentazione della caldaia scorre attraverso i circuiti dell'economizzatore nella direzione opposta al flusso di gas (detto controcorrente). |
| 3 | I tubi lisci vengono tipicamente utilizzati per ridurre al minimo l'incrostazione di cenere, ma alcuni OEM di caldaie progettano i loro economizzatori con tubi alettati, a spirale o alettati lunghi. |
| 4 | HDB può produrre elementi economizzatori con tubi lisci, alettati a spirale o alettati lunghi e, se preferisci, riprogettare la tua unità con uno degli altri tipi di tubi. HDB può anche fabbricare collettori di ricambio per tutti gli economizzatori per caldaie di servizio. |
Economizzatore HRSG
| 1 | Gli economizzatori per i moduli HRSG odierni sono configurati con tubi alettati che pendono verticalmente. HDB ha fabbricato serpentine economizzatrici per quasi tutte le aziende OEM di HRSG e comprende le caratteristiche uniche di ciascuna. |
| 2 | In molti casi, le utenze desiderano aggiornare i loro economizzatori da acciaio al carbonio semplice a un materiale in lega per aiutare a resistere alla corrosione accelerata dal flusso (FAC) all'interno dei collettori e delle curve dei tubi. |
| 3 | HDB è uno sportello unico per la fabbricazione di economizzatori perché prepariamo tutti i materiali ed eseguiamo tutte le saldature delle parti in pressione e di fissaggio, dall'alettatura dei tubi alettati, alla fabbricazione dei collettori e all'assemblaggio del fascio di serpentine. |
Criteri di fabbricazione e accettazione
| · | JB/T6512 "caldaia con condizioni tecnologiche di fabbricazione di tubi ad alette a spirale saldate a resistenza ad alta frequenza" |
| · | HG/T3181 "tubo ad alette a spirale saldato a resistenza ad alta frequenza" |
| · | JB/T6511 "condizioni tecniche di prova dei tubi ad alette a spirale." |
| · | JB1611 "condizioni di assemblaggio della scatola di manovra del tubo della caldaia" |
| · | JB/T1612 "condizioni di pressurizzazione della caldaia." |
| · | JB16I3 "condizioni di saldatura delle parti in pressione della caldaia." |
*Nota: HD BOILER può personalizzare un tipo speciale di economizzatore in base alle esigenze del cliente.
Scambiatori di calore interni
(1) Il sottoraffreddamento si verifica mediante il surriscaldamento del gas in uscita dall'evaporatore prima che raggiunga il compressore, influenzando le dinamiche di trasferimento del calore.
I sistemi estraggono calore dalla linea del liquido mentre riscaldano il gas di aspirazione del compressore, bilanciando i carichi termici nel ciclo.
(2) Un design comune assicura che il refrigerante gassoso raggiunga il compressore (prevenendo danni da liquido) e che il liquido scorra verso la valvola di espansione per il dosaggio.
(3) Il design ottimizza gli scambiatori di calore riducendo al minimo le sezioni di variazione della temperatura e massimizzando il volume di cambiamento di fase (fondamentale per la capacità di raffreddamento).
