Tubi di risparmio per caldaie durevoli per gas di combustione ad alta temperatura
Product Details
| Carburante: | Calore idrico a carbone/gas/olio | Dimensione: | Personalizzato |
|---|---|---|---|
| Specificità: | Ispezione di ASME | Dimensione del tubo: | 38.1*3.2 |
| Pittura: | Personalizzato | Parole chiave: | Economizzatore della caldaia |
| Materiale: | Acciaio al carbonio/acciaio inossidabile | Utilizzatori: | Caldaia di potere Plant/CFB |
| Evidenziare |
Tubi di risparmio per caldaie resistenti,Tubi di risparmio per caldaie ad alta temperatura,Tubi di risparmio per caldaie a gas di combustione |
||
Product Description
Tubi di risparmio per caldaie durevoli per gas di combustione ad alta temperatura
Qual è la funzione principale di un economizer?
Recuperare il calore di scarico dai gas di combustione per riscaldare l'acqua di alimentazione, migliorando l'efficienza del 5-10%.
Descrizione del prodotto
Gli economizzatori di caldaia, come dispositivi di scambio di calore basati su tubi a pinne, servono a riscaldare un liquido (in molti casi acqua).il processo di riscaldamento in genere si ferma prima che il liquido raggiunga il punto di ebollizioneLe nostre capacità di produzione coprono tre diversi tipi di economizzatori di caldaie: gli economizzatori a tubo nudo, gli economizzatori a tubo a pinne H e gli economizzatori a tubo a pinne spirali.L'economizzatore per tubi a pinne H, un'unità di scambio di calore altamente efficiente, è costruita da tubi a pinne H.
Specificità
| Descrizione | Economisatore per caldaie |
| Materiale | Acciaio legato, acciaio al carbonio, SA210C, SA213T22, ecc. |
| Norma relativa ai materiali | ASTM, EN o ISO ecc. |
| Dimensione | Personalizzazione |
| Peso |
Min: 10 t Max.:1000 tonnellate |
| Processo di fusione: | EF+LF + VD |
| Processo | Materiale→Ingot → laminatura a caldo/a freddo→ trattamento termico (normalizzazione + temperatura) → ispezione → lavorazione grezza→UT →secondo trattamento termico → lavorazione finale →ispezione |
| Norma UT | ASTM A388 o EN10228, ecc. |
Specifiche tecniche
Struttura del materiale

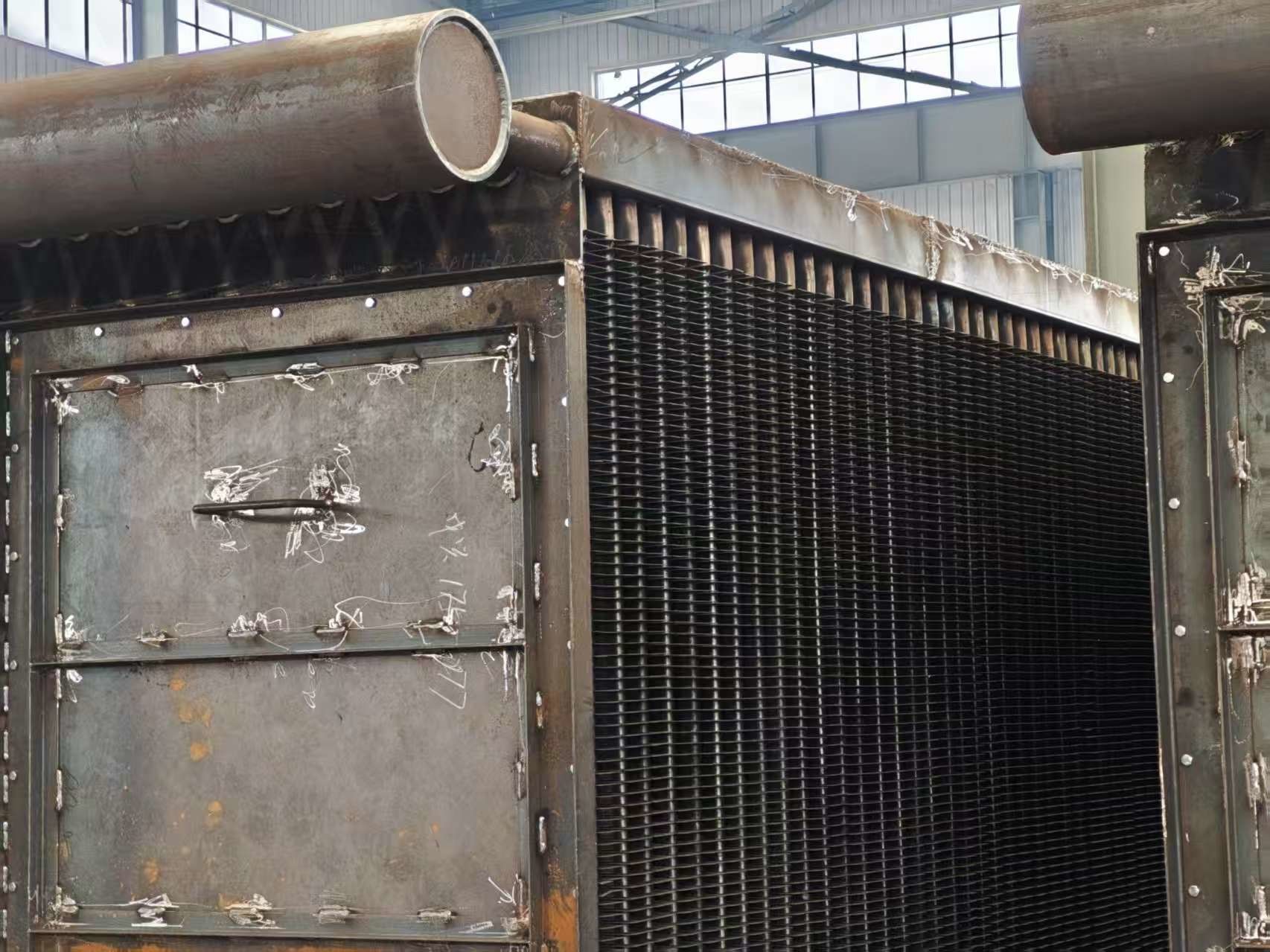

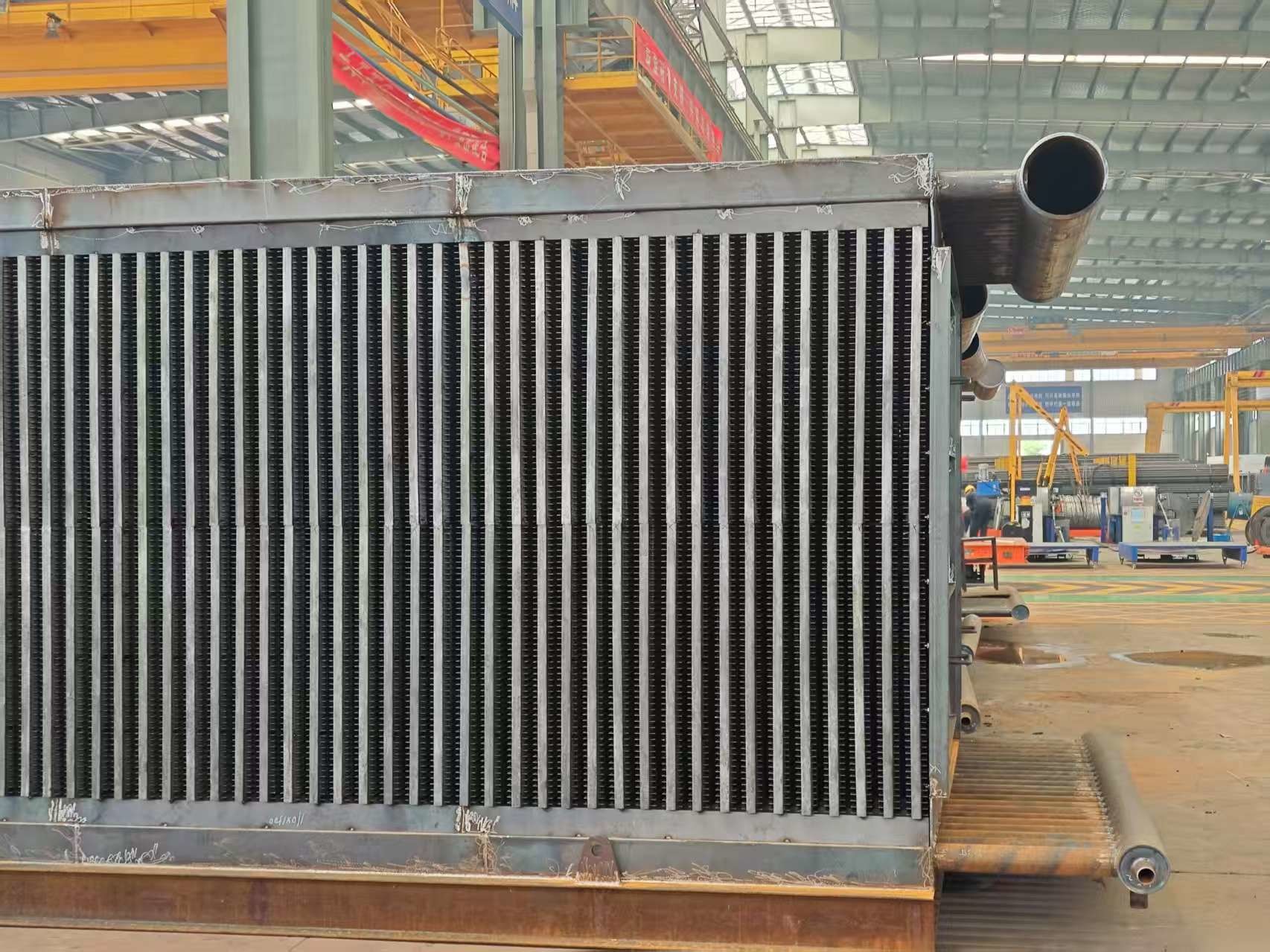

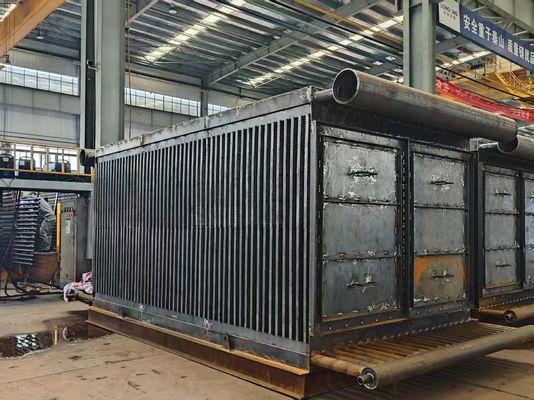

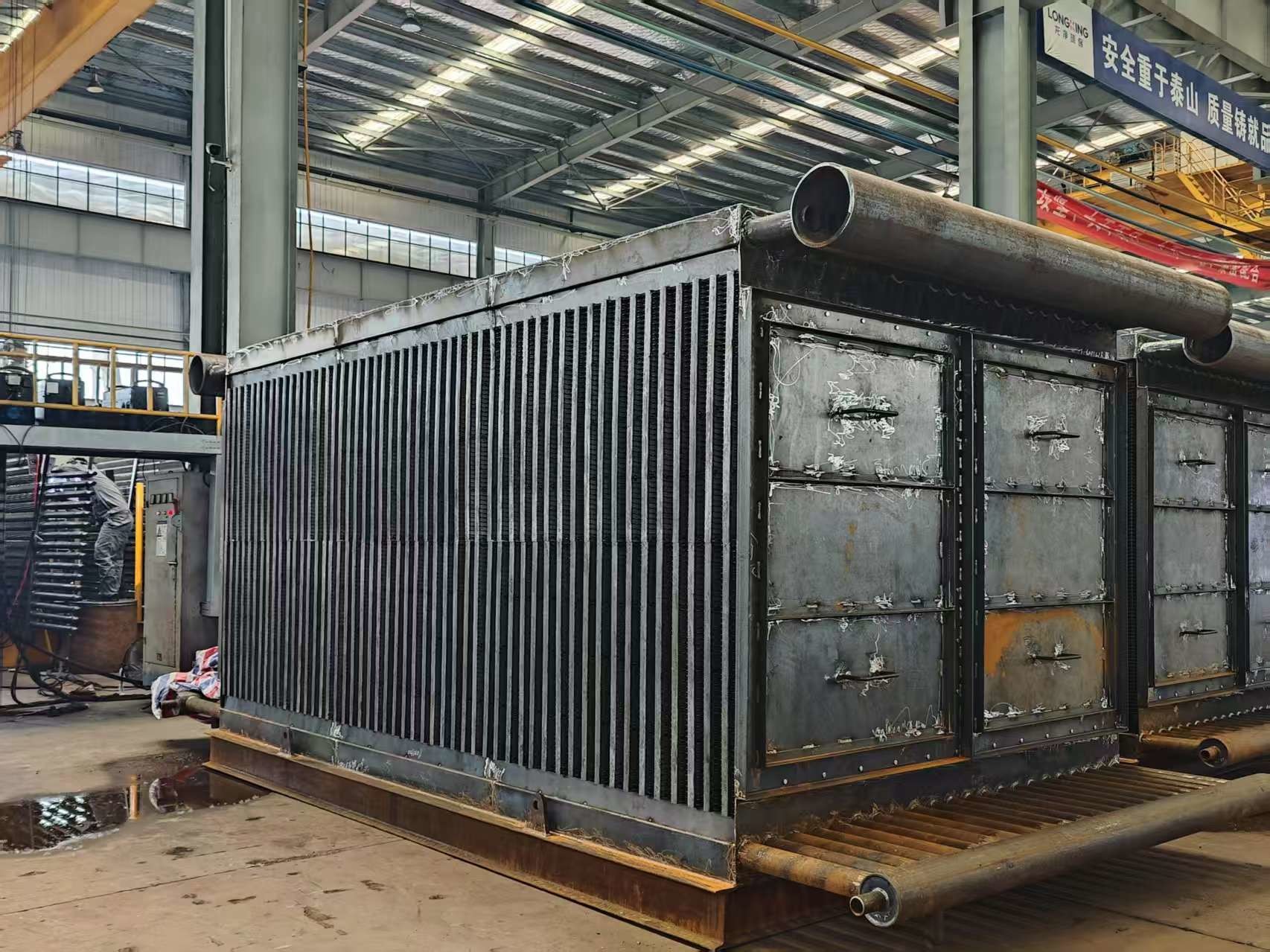

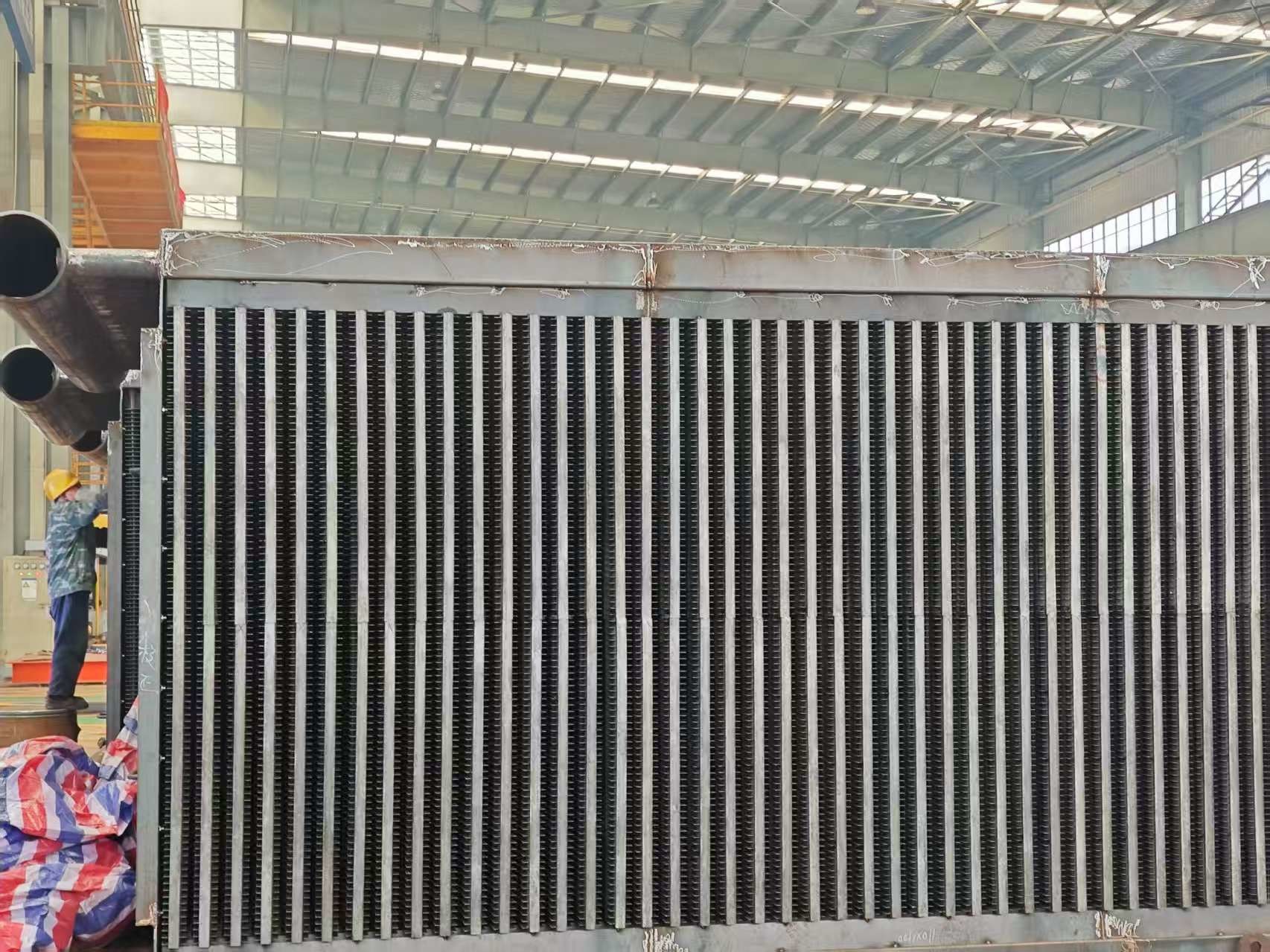

È costituito da una serie di tubi a pinna a spirale, le testate di ingresso e di uscita, curva, telaio e altri accessori.
Disposizioni strutturali
In linea / in ordine scaglionato.
Funzione
(1) Integrazione del sistema e sinergia termica
L'economizer opera come componente ausiliario critico all'interno dei sistemi di generazione di vapore, lavorando in tandem con le caldaie.i gas di scarico ad alta temperatura vengono prima indirizzati nella caldaiaQui, trasferiscono energia termica all'acqua, avviando la produzione primaria di vapore, un passo fondamentale nella conversione energetica.
(2) Recupero del calore residuo
Dopo aver attraversato la caldaia, i gas di scarico scorrono nell'economizzatore, che sfrutta meccanismi avanzati di scambio di calore per catturare l'energia termica residua da questi gas.riscaldamento dell'acqua di alimentazione prima che entri nella caldaiaQuesto utilizzo del calore in due fasi non solo aumenta l'efficienza della generazione di vapore, ma riduce anche il fabbisogno di energia primaria della caldaia, ottimizzando il consumo di carburante.
(3) Dinamiche di miglioramento dell'efficienza
In sostanza, l'economizer funge da sistema di recupero del calore di scarto, riutilizzando l'energia termica che altrimenti sarebbe persa nell'ambiente.Con il precalore dell'acqua di alimentazione della caldaia, la funzione primaria dell'economizer nella maggior parte delle applicazioni, si raggiungono due obiettivi chiave::
Varietà
Economisatore per caldaie
| 1 | HDB produce economizers per caldaie di utilità, che comprende caldaie alimentate da carbone, legno, petrolio o altri combustibili solidi per produrre elettricità dal vapore ad alta pressione della caldaia. |
| 2 | Questi economizers sono di solito situati nella parte posteriore della caldaia e orientati con i tubi che corrono orizzontalmente.L'acqua di alimentazione della caldaia passa attraverso i circuiti dell'economizzatore nella direzione opposta al flusso di gas (chiamato controriferimento). |
| 3 | I tubi nudi sono tipicamente utilizzati per ridurre al minimo l'inquinamento delle ceneri, ma alcuni OEM di caldaie progettano i loro economizzatori con tubi a pinne, a spirale o a pinne lunghe. |
| 4 | L'HDB può produrre elementi economizer con tubi nudi, a pinne a spirale o a pinne lunghe, e se preferite, riprogettare la vostra unità per uno degli altri tipi di tubo.HDB può anche fabbricare i capi di ricambio per tutti gli economizers delle caldaie di utilità. |
Economisatore per caldaie di pacchetto
| 1 | HDB ha capacità di produzione uniche di cui gli ingegneri Optimus sfruttano appieno la progettazione di economizzatori e super riscaldatori per impianti a acido solforico. |
| 2 | Spesso ciò consente di configurare le unità Optimus per una maggiore efficienza di trasferimento del calore, con conseguente riduzione della superficie richiesta e, di conseguenza, un prodotto a prezzo inferiore. |
| 3 | L'HDB utilizza le sue capacità sul posto per la finitura e la piegatura dei tubi, la lavorazione e la fabbricazione delle testate, la perforazione dei fogli di tubi, il taglio e la preparazione di tutti i materiali di involucro,e eseguire tutte le parti di pressione e saldature casing. |
| 4 | Ciò dà ad HDB un maggiore controllo della sequenza e del calendario di produzione che ci ha aiutato a raggiungere un notevole record di prestazioni di consegna puntuale. |
Criteri di fabbricazione e di accettazione
| · | JB/T6512 "condizioni tecnologiche di fabbricazione di caldaie con tubi a pinna a spirale di saldatura ad alta resistenza di frequenza" |
| · | HG/T3181 "tubo a pinna a spirale di saldatura ad alta resistenza" |
| · | JB/T6511 "Condizioni tecniche di prova del tubo a pinne a spirale". |
| · | JB1611 "condizioni di montaggio della casella di manica del tubo della caldaia" |
| · | JB/T1612 "condizioni di fabbricazione della caldaia a pressione". |
| · | JB16I3 "condizioni di saldatura delle parti a pressione della caldaia". |
*Nota:HD BOILER può realizzare un economizer speciale su misura in base alle esigenze del cliente.
HRSG Economizer
| 1 | Gli economizzatori per i moduli HRSG di oggi sono configurati con tubi fissi che pendono verticalmente.HDB ha fabbricato bobine economizer per praticamente tutte le aziende OEM HRSG e comprende le caratteristiche uniche di ciascuna. |
| 2 | In molti casi, le aziende di servizi pubblici desiderano aggiornare i loro economizzatori dall'acciaio al carbonio semplice a un materiale in lega per aiutare a resistere alla corrosione accelerata dal flusso (FAC) all'interno delle testate e delle curve del tubo. |
| 3 | HDB è un punto di riferimento per la fabbricazione di economizzatori perché prepariamo tutti i materiali e eseguiamo tutte le parti a pressione e la saldatura dei dispositivi, dal finching dei tubi, alla fabbricazione delle testate,e assemblare il fascio della bobina. |
Interscambiatori di calore interni
1Il sott raffreddamento può essere prodotto anche riscaldando in eccesso il gas che esce dall'evaporatore e si dirige verso il compressore di gas.
2Questi sistemi prelevano il calore dalla condotta del liquido ma riscaldano l'aspirazione dei compressori di gas.
3Questa è una soluzione molto comune per assicurare che il gas raggiunga il compressore e il liquido la valvola.
4Permette inoltre di utilizzare al massimo gli scambiatori di calore, riducendo al minimo la porzione degli scambiatori di calore utilizzati per modificare la temperatura del fluido.e massimizza il volume in cui il refrigerante cambia fase.
